Stellen Sie sich vor, Sie haben in eine hochwertige Photovoltaikanlage investiert. Die Sonne scheint, die Module sind perfekt ausgerichtet – doch am Ende des Jahres stellen Sie fest, dass der Stromertrag spürbar unter den Erwartungen liegt.
Häufig liegt die Ursache nicht an defekten Bauteilen, sondern an einer unsichtbaren Fehlabstimmung: Die Betriebsspannung der Solarmodule passt nicht optimal zum Arbeitsbereich des Wechselrichters. Dieses entscheidende Detail bestimmt, ob Ihre Anlage ihr volles Potenzial entfaltet oder Tag für Tag wertvolle Energie ungenutzt lässt.
Dieser Beitrag erklärt, warum die sogenannte Vmpp-Spannung der Schlüssel zu maximalen Erträgen ist und wie Sie sicherstellen, dass Ihre Komponenten wie ein perfekt eingespieltes Orchester zusammenarbeiten.
Das Herzstück der Leistung: Was ist der MPPT-Bereich?
Jeder Wechselrichter besitzt ein entscheidendes Merkmal: den MPPT-Spannungsbereich. MPPT steht für ‚Maximum Power Point Tracking‘. Man kann sich den MPPT-Regler als einen unermüdlichen Optimierer vorstellen, der permanent den Punkt der maximalen Leistung (Maximum Power Point) aus den Solarmodulen herausholt.
Dieser Punkt ist keine feste Größe, sondern verändert sich je nach Sonneneinstrahlung und Modultemperatur. Der MPPT-Spannungsbereich ist das Arbeitsfenster, in dem der Wechselrichter diese Optimierungsarbeit leisten kann. Liegt die Spannung der in Reihe geschalteten Module (des sogenannten ‚Strings‘) außerhalb dieses Fensters, kann der Wechselrichter nicht mehr effizient arbeiten – oder im schlimmsten Fall gar nicht.
Vmpp: Die ‚Wohlfühl-Spannung‘ Ihrer Solarmodule
Jedes Solarmodul hat eine spezifische Spannung, bei der es die meiste Leistung abgibt. Dieser Wert wird als ‚Vmpp‘ (Voltage at Maximum Power Point) bezeichnet und ist im Datenblatt des Moduls vermerkt. Wenn Sie mehrere Module in einem String in Reihe schalten, addieren sich ihre Vmpp-Spannungen.
Praxisbeispiel:
Ein einzelnes Modul hat eine Vmpp von 32 Volt. Schalten Sie zehn dieser Module in Reihe, beträgt die Gesamt-Vmpp des Strings 320 Volt (10 x 32 V). Dieser Wert von 320 Volt muss nun idealerweise innerhalb des MPPT-Spannungsbereichs des Wechselrichters liegen.
Die Erfahrung zeigt, dass viele Anlagenplaner ihren Fokus hauptsächlich auf die Leistung des Wechselrichters in Kilowatt (kW) legen. Doch ohne die korrekte Spannungsabstimmung kann selbst das leistungsstärkste Gerät seine Stärken nicht ausspielen. Praxisstudien belegen, dass eine dauerhafte Abweichung der Stringspannung vom optimalen MPPT-Bereich zu jährlichen Ertragsverlusten von 5 bis 10 Prozent führen kann.

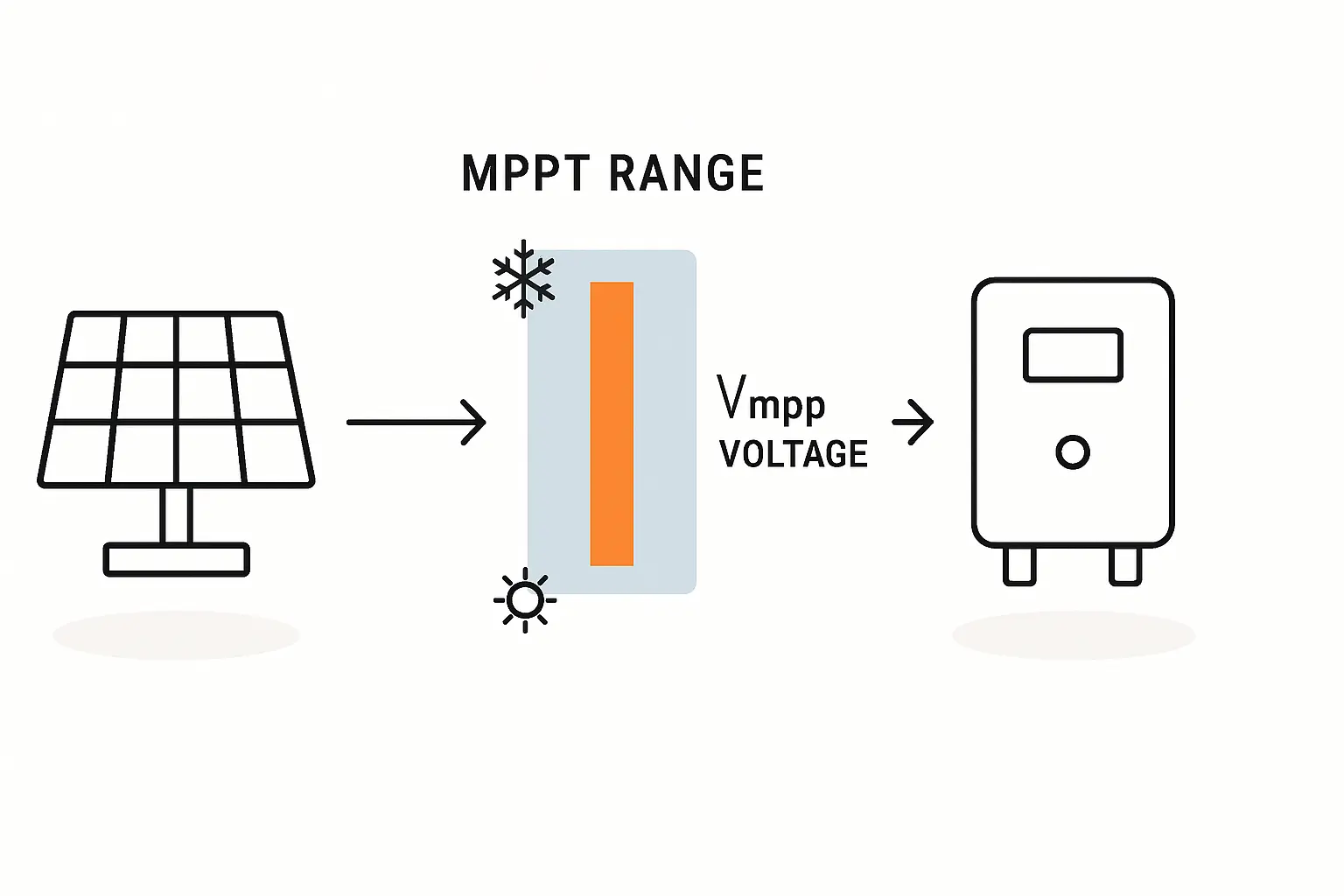

(Schaubild: MPPT-Spannungsbereich eines Wechselrichters und Vmpp-Spannung eines Modulstrangs)
Der entscheidende Faktor: Temperatureinflüsse auf die Modulspannung
Ein häufig unterschätzter Aspekt ist der Einfluss der Temperatur auf die Spannung der Solarmodule. Die im Datenblatt angegebene Vmpp gilt nur unter Standard-Testbedingungen (STC) bei 25 °C Modultemperatur. In der Realität schwankt die Temperatur allerdings erheblich.
Die Faustregel lautet:
Bei Kälte steigt die Spannung: Pro Grad Celsius unter 25 °C erhöht sich die Spannung eines Moduls um einen bestimmten Prozentsatz (den ‚Temperaturkoeffizienten‘, meist ca. -0,3 %/°C). An einem klirrend kalten Wintertag mit -10 °C kann die Spannung eines Strings 10 bis 15 % höher sein als bei 25 °C.
Bei Hitze sinkt die Spannung: An einem heißen Sommertag können sich Module auf dem Dach auf über 65 °C aufheizen, was die Vmpp-Spannung deutlich sinken lässt.
Diese Schwankungen müssen bei der Auslegung der Anlage unbedingt berücksichtigt werden.
Szenario aus der Praxis: Ein Vierpersonenhaushalt plant eine Anlage.
Die Familie plant einen String mit 12 Modulen, die jeweils eine Vmpp von 40 V haben.
- Vmpp bei 25 °C: 12 x 40 V = 480 V
- Vmpp an einem heißen Sommertag (65 °C): Die Spannung sinkt auf ca. 420 V.
- Spannung an einem kalten Wintertag (-10 °C): Die Spannung steigt auf ca. 540 V.
Der Wechselrichter muss somit einen MPPT-Bereich haben, der sowohl 420 V im Sommer als auch 540 V im Winter abdeckt (z. B. 200 V – 800 V). Liegt das untere Limit des Wechselrichters beispielsweise bei 450 V, würde die Anlage an heißen Tagen ineffizient laufen oder sich abschalten, da die Stringspannung zu niedrig ist.
(Bild: Temperaturkoeffizient in der Praxis – Spannungsschwankungen eines Solarmoduls bei unterschiedlichen Temperaturen)
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker SOLIX Solarbank 2 E1600 Pro Balkonkraftwerk Speicher Set 1000 Watt 800 Watt - Trina Doppelglassolarmodule - JurSol Storage Mini 1000 W | 1.6 kWh
Bisher bei uns Ursprünglicher Preis war: 1.399,00 €1.199,00 €Aktueller Preis ist: 1.199,00 €.Typische Fehler bei der Auslegung und wie Sie sie vermeiden
Die korrekte Abstimmung von Modulspannung und Wechselrichter ist eine der Grundlagen für eine ertragreiche Photovoltaikanlage. Dennoch kommt es hier immer wieder zu Fehlern.
Fehler 1: Zu kurze Strings (Spannung zu niedrig)
Gerade bei kleinen Dächern oder Teilverschattungen werden manchmal zu wenige Module in einem String verschaltet. Die Vmpp-Spannung des Strings kann dann besonders im Sommer unter die minimale Eingangsspannung des MPPT-Bereichs fallen.
Folge: Der Wechselrichter startet verspätet, schaltet sich bei Hitze ab oder arbeitet permanent in einem ineffizienten Bereich. Ertragsverluste sind vorprogrammiert.
Fehler 2: Zu lange Strings (Spannung zu hoch)
Werden zu viele Module in Reihe geschaltet, kann die Spannung an kalten Wintertagen die maximale Systemspannung des Wechselrichters überschreiten.
Folge: Das kann zu einer sofortigen und irreparablen Beschädigung des Wechselrichters führen. Moderne Geräte haben zwar Schutzschaltungen, doch ein Betrieb am Limit sollte unbedingt vermieden werden.
Fehler 3: Ignorieren von Leistungsoptimierern
Bei Anlagen mit teilweiser Verschattung, etwa durch einen Schornstein oder einen Baum, kann die Spannung des gesamten Strings stark einbrechen, wenn nur ein einziges Modul im Schatten liegt. Hier können Leistungsoptimierer helfen, die an jedem Modul installiert werden und dafür sorgen, dass das verschattete Modul die anderen nicht ausbremst.
Eine sorgfältige Planung, die alle Temperaturextreme am Standort berücksichtigt, ist hier entscheidend. Als verlässliche Quelle für Fachinformationen legen wir bei Photovoltaik.info großen Wert darauf, solche Planungsdetails verständlich zu machen.
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
20000 Watt Photovoltaikanlagen inkl. 20,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
12.999,00 €Häufig gestellte Fragen (FAQ)
Was passiert, wenn die Spannung nur knapp unter dem MPPT-Bereich liegt?
Der Wechselrichter versucht, den Arbeitspunkt anzupassen, arbeitet aber außerhalb seines optimalen Wirkungsgradbereichs. Das führt zu schleichenden Ertragsverlusten, die sich über das Jahr summieren. An sehr heißen Tagen kann er sich ganz abschalten.
Kann ich Module mit unterschiedlicher Vmpp in einem String mischen?
Nein, das ist nicht empfehlenswert. In einer Reihenschaltung bestimmt das leistungsschwächste Modul den Strom für den gesamten String. Unterschiedliche Spannungen führen zu Mismatch-Verlusten und einer deutlichen Reduzierung des Gesamtertrags.
Mein Dach hat zwei unterschiedlich ausgerichtete Flächen. Was muss ich beachten?
In diesem Fall benötigen Sie einen Wechselrichter mit mindestens zwei unabhängigen MPPT-Eingängen. So können Sie für jede Dachfläche einen eigenen, optimal ausgelegten String bilden, der unabhängig vom anderen arbeitet.
Wer hilft mir bei der korrekten Auslegung?
Ein erfahrener Solarteur oder Fachplaner ist der richtige Ansprechpartner. Er berechnet die Stringlänge unter Berücksichtigung der lokalen Klimadaten sowie der spezifischen Datenblätter von Modulen und Wechselrichter.
Fazit: Die richtige Spannung ist kein Zufall, sondern Planung
Die optimale Abstimmung der Modulspannung auf den MPPT-Bereich des Wechselrichters ist das technische Fundament für jede erfolgreiche Photovoltaikanlage. Sie sorgt dafür, dass Ihre Investition sich maximal rentiert und Sie über Jahrzehnte hinweg zuverlässig sauberen Strom produzieren.
Während die reine Nennleistung in Kilowattpeak (kWp) oft im Vordergrund steht, ist es die unsichtbare Harmonie der Spannungen, die letztendlich über Effizienz und Ertrag entscheidet. Achten Sie bei der Planung Ihrer Anlage nicht nur auf die Größe, sondern vor allem auf die technische Kompatibilität der Kernkomponenten. Es ist dieser entscheidende Schritt, der eine gute Anlage von einer exzellenten unterscheidet.
Möchten Sie sichergehen, dass bei Ihrer Anlage alles perfekt zusammenspielt? Entdecken Sie im Shop von Photovoltaik.info optimal abgestimmte Komplettsets oder nehmen Sie direkt Kontakt mit uns auf für eine individuelle Beratung.
