Montageschienen ausrichten und verbinden: Anleitung für ein gerades Schienenraster

Eine Photovoltaikanlage ist eine Investition für Jahrzehnte. Neben der Leistung der Module und der Effizienz des Wechselrichters ist es vor allem die Optik auf dem Dach, die Hausbesitzer tagtäglich vor Augen haben. Eine perfekt gerade und bündig installierte Anlage wirkt nicht nur professionell, sondern wertet auch die Immobilie auf.

Ein schiefes oder unregelmäßiges Modulfeld hingegen kann schnell zum dauerhaften Ärgernis werden. Die Grundlage für dieses perfekte Erscheinungsbild wird bereits ganz am Anfang gelegt: bei der präzisen Ausrichtung der Montageschienen. Obwohl dieser Schritt oft unterschätzt wird, entscheidet er maßgeblich über die Stabilität, Langlebigkeit und Ästhetik des gesamten Systems.

In diesem Beitrag erfahren Sie, warum ein exaktes Schienenraster so wichtig ist und wie Sie es mit einfachen Mitteln selbst umsetzen können – von der ersten geraden Linie bis zur stabilen Verbindung der Schienen.

Warum die exakte Ausrichtung der Montageschienen entscheidend ist

Die Sorgfalt bei der Montage des Unterbaus zahlt sich mehrfach aus: Ein ungenau ausgerichtetes Schienenraster ist nicht nur ein optischer Mangel, sondern kann auch technische Nachteile mit sich bringen.

• Mechanische Spannungen: Solarmodule sind zwar robust, aber nicht unzerstörbar. Liegen die Montageschienen nicht exakt in einer Ebene, entstehen beim Festschrauben der Module Verspannungen im Modulrahmen und im Glas. Diese unsichtbaren Kräfte können über Jahre hinweg zu Mikrorissen in den Solarzellen führen, wodurch Leistung und Lebensdauer der Anlage schleichend reduziert werden.

• Stabilität und Sicherheit: Nur ein gleichmäßig montiertes Schienenraster kann Wind- und Schneelasten optimal auf die Dachhaken und die Dachkonstruktion verteilen. Ungleichmäßige Abstände oder schiefe Verbindungen schaffen Schwachpunkte im System.

• Professionelle Optik: Ein gerades Linienbild der Module ist ein klares Qualitätsmerkmal. Es zeigt, dass die Installation mit Fachkenntnis und Sorgfalt durchgeführt wurde. Gerade bei gut sichtbaren Dachflächen, etwa von einem Garagendach oder Carport, trägt dies erheblich zum positiven Gesamteindruck bei.

• Einfachere Modulmontage: Wenn das Schienenraster perfekt ausgerichtet ist, lassen sich die Solarmodule später mühelos auflegen und befestigen. Ein schiefes Raster hingegen macht die Montage zur Geduldsprobe, weil ständig nachjustiert werden muss.

Praxisbeispiel: Ein typisches Einfamilienhaus aus den 80er-Jahren hat oft ein Dach, dessen Sparren oder Ziegel über die Jahre leichte Unebenheiten aufweisen. Orientiert man sich hier stur an der Dachkante, übernimmt die PV-Anlage diese „Wellen“ einfach mit. Eine professionelle Installation schafft mit dem Montagesystem hingegen eine eigene, perfekt gerade Ebene über dem Dach.

Die Vorbereitung: Das A und O für eine gerade Linie

Bevor der erste Dachhaken gesetzt wird, ist eine sorgfältige Planung entscheidend. Nehmen Sie sich für diesen Schritt ausreichend Zeit, denn er legt die Grundlage für alle weiteren Arbeiten.

Zunächst vermessen Sie das Dach genau und legen den Bereich fest, auf dem die Module installiert werden sollen. Berücksichtigen Sie dabei Abstände zu Dachkanten, Schornsteinen oder Dachfenstern. Eine genaue Planung der Photovoltaikanlage ist hierfür die Voraussetzung.

Für die Ausrichtung benötigen Sie einige grundlegende Werkzeuge:

• Maßband oder Zollstock: Für das exakte Abmessen der Abstände.
• Schlagschnur: Das wichtigste Werkzeug, um eine lange, perfekt gerade Linie auf dem Dach zu erzeugen.
• Wasserwaage: Um die horizontale Ausrichtung der einzelnen Schienen zu prüfen.
• Bleistift oder Zimmermannsbleistift: Zum Markieren der Befestigungspunkte.

Schritt-für-Schritt: Die erste Schiene perfekt ausrichten

Die erste Schiene dient als Referenz für das gesamte Raster. Wenn diese nicht hundertprozentig gerade ist, zieht sich der Fehler durch alle folgenden Reihen. Verlassen Sie sich dabei niemals auf Ihr Augenmaß oder die Dachkante – beides kann täuschen.

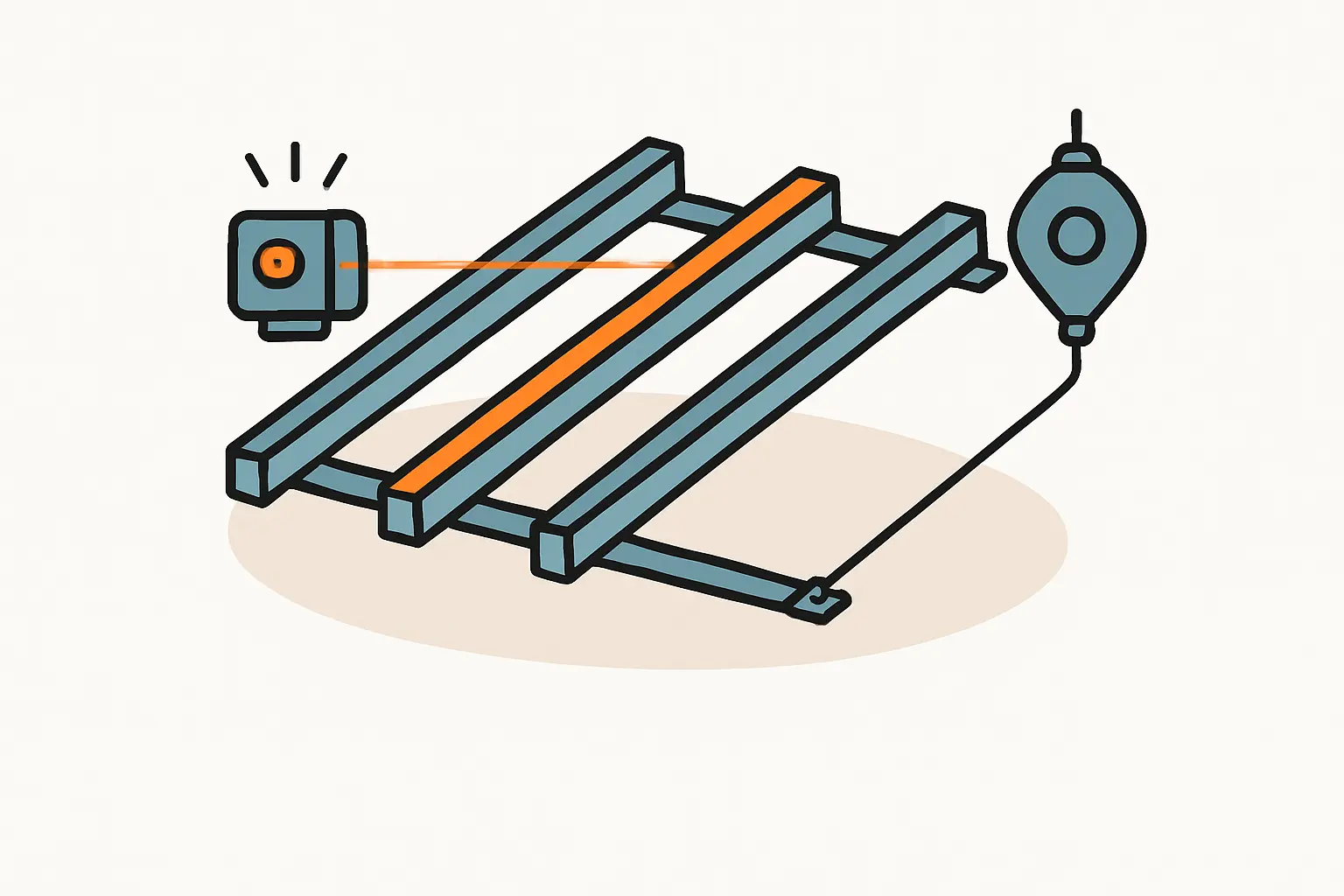

Die Methode der Referenzlinie mit einer Schlagschnur:

1. Start- und Endpunkt festlegen: Markieren Sie auf dem Dach, wo die erste Schienenreihe beginnen und enden soll.
2. Schlagschnur spannen: Befestigen Sie das Ende der Schlagschnur an einem der Punkte. Ziehen Sie die Schnur straff zum anderen Endpunkt und haken Sie sie dort ebenfalls ein.
3. Linie „schlagen“: Zupfen Sie die gespannte Schnur in der Mitte an und lassen Sie sie auf die Dachziegel schnappen. Das Kreidepulver hinterlässt eine millimetergenaue, gerade Linie über die gesamte Länge.
4. Dachhaken ausrichten: Montieren Sie nun die Dachhaken für die erste Schiene exakt entlang dieser Kreidelinie.
5. Erste Schiene montieren: Befestigen Sie die erste Montageschiene auf den ausgerichteten Dachhaken. Prüfen Sie mit der Wasserwaage, ob sie auch horizontal perfekt liegt. Eventuelle Unebenheiten im Dach können Sie mit höhenverstellbaren Dachhaken ausgleichen.

Parallele Schienen und gleichmäßige Abstände sicherstellen

Sobald die erste Referenzschiene sitzt, ist der schwierigste Teil geschafft. Alle weiteren Schienen richten Sie nun parallel zu dieser ersten aus. Der Abstand zueinander wird dabei durch die Solarmodule vorgegeben.

Der korrekte Abstand ist im Datenblatt des Modulherstellers unter den „Klemmbereichen“ angegeben. Er liegt typischerweise zwischen 1,00 m und 1,40 m. Dieser Abstand ist entscheidend, damit die Modulklemmen später an den stabilsten Stellen des Modulrahmens greifen. Eine Übersicht über verschiedene Systeme finden Sie in unserem Beitrag über Photovoltaik-Montagesysteme.

Praxis-Tipp: Um den Abstand schnell und wiederholgenau zu übertragen, können Sie sich eine simple Lehre bauen. Ein zugeschnittenes Holzbrett oder zwei aneinander geklebte Zollstöcke in der exakten Länge des benötigten Schienenabstands sind ideale Helfer. So müssen Sie nicht bei jeder Schiene neu messen.

Montageschienen verbinden: So schaffen Sie eine stabile Einheit

Auf den meisten Dächern reicht eine einzelne Schiene nicht aus, um die gesamte Breite abzudecken. Hier kommen Schienenverbinder ins Spiel. Sie schaffen eine mechanisch stabile und durchgehende Verbindung zwischen zwei Schienenstücken.

Die korrekte Montage der Verbinder ist für die Statik des Gesamtsystems essenziell.

• Positionierung: Der Verbinder wird in der Regel zur Hälfte in das Ende der einen Schiene und zur Hälfte in den Anfang der nächsten Schiene geschoben.
• Verschraubung: Ziehen Sie die Schrauben des Verbinders fest, sodass eine kraftschlüssige Verbindung entsteht. Achten Sie auf das vom Hersteller angegebene Drehmoment, um die Schiene nicht zu beschädigen.

Wichtiger Hinweis: Die Erfahrung zeigt, dass ein häufiger Fehler die Platzierung des Verbinders direkt über einem Dachhaken ist. Dies sollte vermieden werden. Der Stoß zweier Schienen sollte idealerweise mittig zwischen zwei Dachhaken liegen. Das gewährleistet die beste Lastverteilung und Stabilität.

Die Nutzung von Komponenten aus einem Guss ist hier von großem Vorteil. Bei Photovoltaik.info achten wir darauf, dass in unseren Komplettsets alle Teile – von der Schiene bis zum Verbinder – perfekt aufeinander abgestimmt sind.

Typische Fehler und wie Sie diese vermeiden

1. Augenmaß statt Messwerkzeug: Der wohl häufigste Fehler. Das menschliche Auge lässt sich über große Distanzen leicht täuschen. Nutzen Sie immer eine Schlagschnur.
2. Dachkante als Referenz: Verlassen Sie sich nie darauf, dass die Dachkante oder der First gerade sind. Erzeugen Sie immer eine eigene, unabhängige Referenzlinie.
3. Unebenheiten ignorieren: Ein Dach ist selten perfekt eben. Nutzen Sie die Verstellmöglichkeiten der Dachhaken, um eine plane Ebene für die Schienen zu schaffen.
4. Verbinder falsch montiert: Zu locker angezogene Schrauben oder eine Platzierung direkt über einem Dachhaken schwächen die Konstruktion. Halten Sie sich exakt an die Herstellervorgaben.

FAQ – Häufige Fragen zur Ausrichtung von Montageschienen

Muss das Schienenraster millimetergenau sein?
Das Ziel ist Perfektion, aber in der Praxis sind Toleranzen von wenigen Millimetern über die gesamte Länge meist unkritisch. Wichtig ist die Konsistenz. Eine Abweichung von einem Zentimeter oder mehr wird jedoch sichtbar und kann zu den erwähnten mechanischen Spannungen führen.

Was mache ich bei einem unebenen Dach?
Hierfür gibt es höhenverstellbare Dachhaken. Mit ihnen können Sie die Montageschienen auf unterschiedliche Höhen einstellen und so eine perfekt ebene Fläche für die Module schaffen, selbst wenn das Dach darunter Dellen oder Wölbungen aufweist.

Kann ich Schienen verschiedener Hersteller kombinieren?
Davon wird dringend abgeraten. Die Profile, Verbinder und statischen Berechnungen sind exakt aufeinander abgestimmt. Ein Mix von Komponenten kann die Systemsicherheit gefährden und führt zum Erlöschen von Garantie- und Gewährleistungsansprüchen.

Welchen Abstand benötigen die Schienen zueinander?
Dieser Abstand wird ausschließlich durch die Vorgaben des Modulherstellers bestimmt. Werfen Sie einen Blick in das Montagehandbuch des Solarmoduls. Dort sind die zulässigen Klemmbereiche am Modulrahmen genau verzeichnet. Ein typischer Wert für ein Standardmodul mit einer Höhe von ca. 1,70 m liegt bei rund 1,20 m.

Fazit: Die Basis für eine langlebige und ansehnliche PV-Anlage

Die sorgfältige Ausrichtung der Montageschienen ist mehr als nur Kosmetik. Sie ist das Fundament, auf dem die Leistung, Sicherheit und Langlebigkeit Ihrer Photovoltaikanlage für die nächsten 25 bis 30 Jahre ruhen. Mit den richtigen Werkzeugen und einer methodischen Vorgehensweise schaffen Sie ein perfektes Schienenraster, das nicht nur gut aussieht, sondern auch die Technik darunter optimal schützt. Diese anfängliche Sorgfalt stellt sicher, dass Sie lange Freude an Ihrer sauberen Energiequelle auf dem Dach haben.
