Mismatch-Verluste einfach erklärt: Warum nicht alle Module im Verbund die gleiche Leistung bringen

Eine Photovoltaikanlage ist ein Team von Solarmodulen, die gemeinsam Strom für Sie erzeugen. Doch wie in jedem Team gibt es auch hier unsichtbare Leistungsunterschiede.

Schwächelt ein einzelnes Modul – sei es durch einen kleinen Schatten oder minimale Fertigungsunterschiede – zieht es die Leistung aller anderen Module im gleichen Strang mit nach unten. Dieses Phänomen, der Mismatch-Verlust, ist ein entscheidender Faktor für den Gesamtertrag Ihrer Anlage.

Was sind Mismatch-Verluste? Ein einfaches Bild

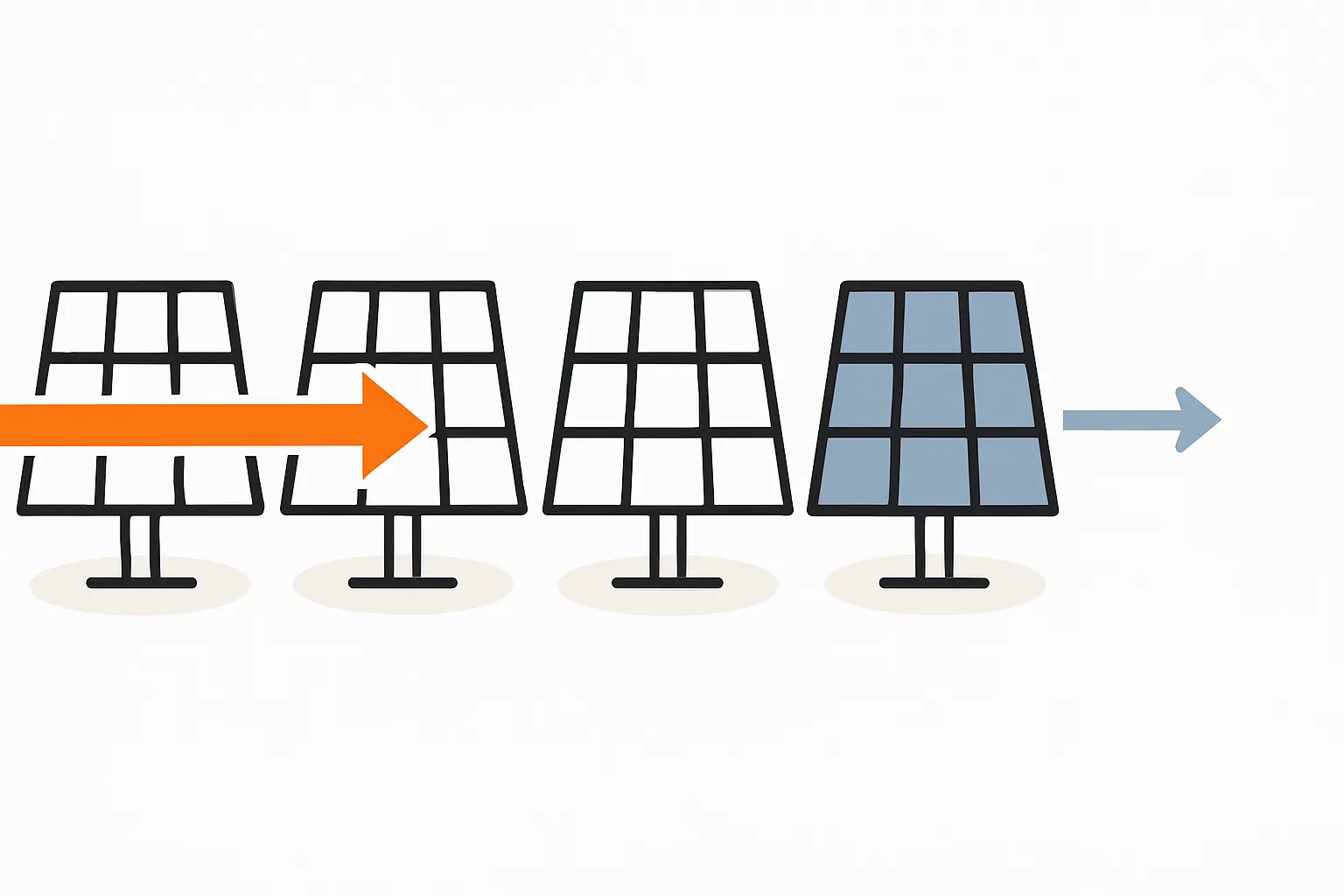

Stellen Sie sich eine Kette von Menschen vor, die Eimer mit Wasser weitergeben. Die Geschwindigkeit der gesamten Kette wird immer von der langsamsten Person bestimmt. Ganz ähnlich funktioniert das bei Solarmodulen, die elektrisch in einer Reihe – einem sogenannten String – miteinander verbunden sind.

In einer solchen Reihenschaltung muss durch jedes Modul die gleiche Stromstärke (gemessen in Ampere) fließen. Liefert nun ein Modul aufgrund von Verschattung oder eines Defekts weniger Strom, drosselt es alle anderen Module in diesem String auf sein eigenes, schwächeres Niveau. Das stärkste Modul kann seine volle Leistung nicht entfalten, weil es vom schwächsten ausgebremst wird.

Selbst bei gut geplanten Anlagen ohne nennenswerte Verschattung führen diese minimalen Leistungsdifferenzen erfahrungsgemäß zu Ertragseinbußen von 1 bis 3 Prozent pro Jahr. Bei Anlagen mit Teilverschattung kann dieser Wert jedoch deutlich höher liegen.

Die häufigsten Ursachen für Leistungsunterschiede

Die Gründe für Mismatch sind vielfältig und reichen von der Herstellung bis zu den Bedingungen auf Ihrem Dach. Diese Ursachen zu kennen, hilft Ihnen, potenzielle Ertragsverluste besser einzuschätzen.

Fertigungstoleranzen

Keine zwei Solarmodule sind exakt identisch. Auch bei modernsten Fertigungsprozessen gibt es minimale Abweichungen in der Leistung. Hersteller dokumentieren diese Abweichungen in sogenannten Flash-Listen, die jedem Modul beiliegen. Ein guter Installateur kombiniert daher gezielt Module mit sehr ähnlichen Leistungswerten in einem String, um diese Verluste von vornherein zu minimieren.

Teilverschattung

Dies ist die bei Weitem häufigste und gravierendste Ursache für Mismatch-Verluste. Ein wandernder Schatten von einem Schornstein, einer Satellitenschüssel, einem Baum oder dem Nachbargebäude kann zu erheblichen Ertragseinbußen führen. Selbst wenn nur ein kleiner Teil eines einzigen Moduls verschattet ist, reduziert das die Leistung des gesamten Strangs.

Praxisbeispiel: Der Schatten eines Gaubenfensters wandert im Laufe des Vormittags über drei Module. In dieser Zeit arbeiten nicht nur diese drei Module mit verminderter Leistung, sondern sie bremsen auch den gesamten String aus, der vielleicht aus zehn weiteren Modulen besteht.

Unterschiedliche Ausrichtung und Neigung

Manchmal werden auf einem Dach Module mit unterschiedlichen Ausrichtungen oder Neigungswinkeln installiert, zum Beispiel bei einer Ost-West-Anlage. Werden solche Module fälschlicherweise im selben String verschaltet, führt dies unweigerlich zu Mismatch. Das Modul, das gerade weniger Sonne abbekommt (z. B. das Ost-Modul am Nachmittag), limitiert die Leistung des West-Moduls, das zu diesem Zeitpunkt eigentlich seine volle Kraft entfalten könnte.

Alterung und Verschmutzung

Alle Solarmodule unterliegen einem natürlichen Alterungsprozess, der sogenannten Degradation. Da dieser Prozess nicht bei allen Modulen exakt gleich verläuft, können sich die Leistungsunterschiede über die Jahre vergrößern. Genauso kann eine ungleichmäßige Verschmutzung der Anlage durch Laub, Staub oder Vogelkot temporäre Mismatch-Verluste verursachen.

Wie wirken sich Mismatch-Verluste auf den Ertrag aus?

Der zentrale String-Wechselrichter, das Herzstück vieler PV-Anlagen, kann dieses Problem nicht von allein lösen. Er misst und optimiert die Leistung des gesamten Strangs, kann aber nicht auf einzelne, schwächelnde Module eingehen. Er erfasst nur die reduzierte Gesamtleistung, die ihm vom schwächsten Glied der Kette diktiert wird.

Das bedeutet für Sie: Obwohl Sie für 15 leistungsstarke Module bezahlt haben, erhalten Sie möglicherweise nur den Ertrag, den 14 oder weniger Module unter optimalen Bedingungen liefern würden. Über die gesamte Lebensdauer der Anlage von 20 bis 30 Jahren summiert sich dieser Verlust zu einem spürbaren Betrag, der den Gesamtertrag Ihrer PV-Anlage mindert.

Lösungen: Wie Sie Mismatch-Verluste minimieren können

Glücklicherweise sind Sie diesem Phänomen nicht hilflos ausgeliefert. Moderne Technik und eine sorgfältige Planung bieten effektive Lösungen.

Sorgfältige Planung und Installation

Grundlage, um Mismatch zu vermeiden, ist eine professionelle Planung. Ein erfahrener Installateur wird Verschattungsquellen genau analysieren und die Strings so auslegen, dass Module mit ähnlichen Bedingungen (Ausrichtung, Neigung, Verschattungsrisiko) zusammengefasst werden.

Leistungsoptimierer und Modulwechselrichter

Die technologisch fortschrittlichsten Lösungen sind Leistungsoptimierer oder Modulwechselrichter (auch Mikro-Wechselrichter genannt).

Leistungsoptimierer: Das sind kleine Zusatzgeräte, die an jedes einzelne Modul angeschlossen werden. Sie sorgen dafür, dass jedes Modul stets seinen individuell optimalen Arbeitspunkt findet, unabhängig von den anderen Modulen im String. Ein verschattetes Modul wird so „entkoppelt“ und bremst die anderen nicht mehr aus.

Modulwechselrichter: Hier wird der große, zentrale Wechselrichter durch viele kleine Wechselrichter ersetzt, die direkt an jedem Modul sitzen. Das Prinzip ist ähnlich: Jedes Modul arbeitet für sich allein.

Praxisbeispiel: Ein Baum wirft am Nachmittag einen Schatten auf zwei Module Ihres Daches. Ohne Optimierer würde der gesamte String an Leistung einbüßen. Mit Leistungsoptimierern hingegen liefern die unverschatteten Module weiterhin ihre volle Energie, während nur die beiden betroffenen ihre Produktion drosseln. Viele unserer Kunden bei Photovoltaik.info entscheiden sich gerade bei komplexen Dächern oder unvermeidbarer Teilverschattung für diese Lösung.

Die Rolle der Bypass-Dioden

Moderne Solarmodule verfügen über eingebaute Bypass-Dioden. Diese dienen jedoch primär dem Schutz des Moduls selbst. Wird ein kleiner Teil eines Moduls (eine Zellgruppe) verschattet, leitet die Diode den Strom um diesen Bereich herum. Das verhindert eine Überhitzung (Hotspot) und einen Totalausfall des Moduls. Bypass-Dioden können die Auswirkungen starker Teilverschattung also zwar abmildern, lösen aber nicht das grundlegende Mismatch-Problem zwischen den einzelnen Modulen im String.

Häufig gestellte Fragen (FAQ) zu Mismatch-Verlusten

1. Wie hoch sind die Verluste durch Mismatch im Durchschnitt?
   Bei einer optimal geplanten Anlage auf einem unverschatteten Süddach liegen die Verluste allein durch Fertigungstoleranzen und Alterung bei etwa 1–3 %. Bei Dächern mit Teilverschattung, Gauben oder unterschiedlichen Ausrichtungen können die Verluste ohne Gegenmaßnahmen auf 5–15 % oder mehr ansteigen.




2. Benötige ich immer Leistungsoptimierer?
   Nicht zwingend. Für ein einfaches, unverschattetes Satteldach ist ein klassischer String-Wechselrichter oft eine völlig ausreichende und wirtschaftliche Lösung. Sobald jedoch Teilverschattung, verschiedene Dachausrichtungen oder komplexe Dachformen ins Spiel kommen, sind Leistungsoptimierer oder Modulwechselrichter dringend zu empfehlen, um den Ertrag zu maximieren.




3. Kann ich Mismatch-Verluste in meiner Monitoring-App sehen?
   Nicht direkt als separater Posten. Sie erkennen die Auswirkungen aber indirekt an einem geringeren Gesamtertrag als erwartet, vor allem an Tagen mit klarem Himmel und wandernden Schatten. Eine professionelle Analyse kann die Leistungsdaten einzelner Strings vergleichen und so auf Mismatch-Probleme hinweisen.




4. Was ist der Unterschied zwischen einem Leistungsoptimierer und einem Modulwechselrichter?
   Ein Leistungsoptimierer regelt die Leistung jedes einzelnen Moduls, leitet den Gleichstrom aber weiterhin zu einem zentralen String-Wechselrichter, der ihn in Wechselstrom umwandelt. Ein Modulwechselrichter wandelt den Gleichstrom direkt am Modul in Wechselstrom um; es gibt keinen zentralen Wechselrichter mehr. Beide Systeme lösen das Mismatch-Problem effektiv.




Fazit: Ein Detail mit großer Wirkung

Mismatch-Verluste sind ein technisches Detail mit spürbarem Einfluss auf die Wirtschaftlichkeit Ihrer Photovoltaikanlage. Während sich minimale Verluste nie ganz vermeiden lassen, können die größten Ertragsbremsen wie Teilverschattung durch eine clevere Planung und den gezielten Einsatz von Leistungsoptimierern effektiv entschärft werden.

Mit diesem Wissen können Sie Angebote von Fachbetrieben besser bewerten und sicherstellen, dass Sie das volle Potenzial Ihres Daches ausschöpfen.
