Mikro-Wechselrichter montieren: Eine Anleitung für die Befestigung an Modul und Schiene

Die eigentliche Stromumwandlung bei einer modernen Photovoltaikanlage findet unsichtbar direkt unter den Solarmodulen statt. Dort verrichten die sogenannten Mikro-Wechselrichter ihre Arbeit: kleine Kraftwerke, die den Gleichstrom eines oder zweier Module in netzkonformen Wechselstrom umwandeln.

Ihre korrekte mechanische Montage ist kein Hexenwerk, aber entscheidend für die Lebensdauer und Effizienz der gesamten Anlage. Denn eine sorgfältige Installation stellt sicher, dass die Geräte optimal gekühlt werden und über Jahrzehnte zuverlässig funktionieren. Dieser Beitrag führt Sie durch die rein mechanischen Schritte der Befestigung. Wir erklären, wie Sie die Mikro-Wechselrichter sicher am Montagesystem oder direkt am Modulrahmen anbringen und worauf Sie für eine optimale Hinterlüftung und Zugänglichkeit achten sollten.

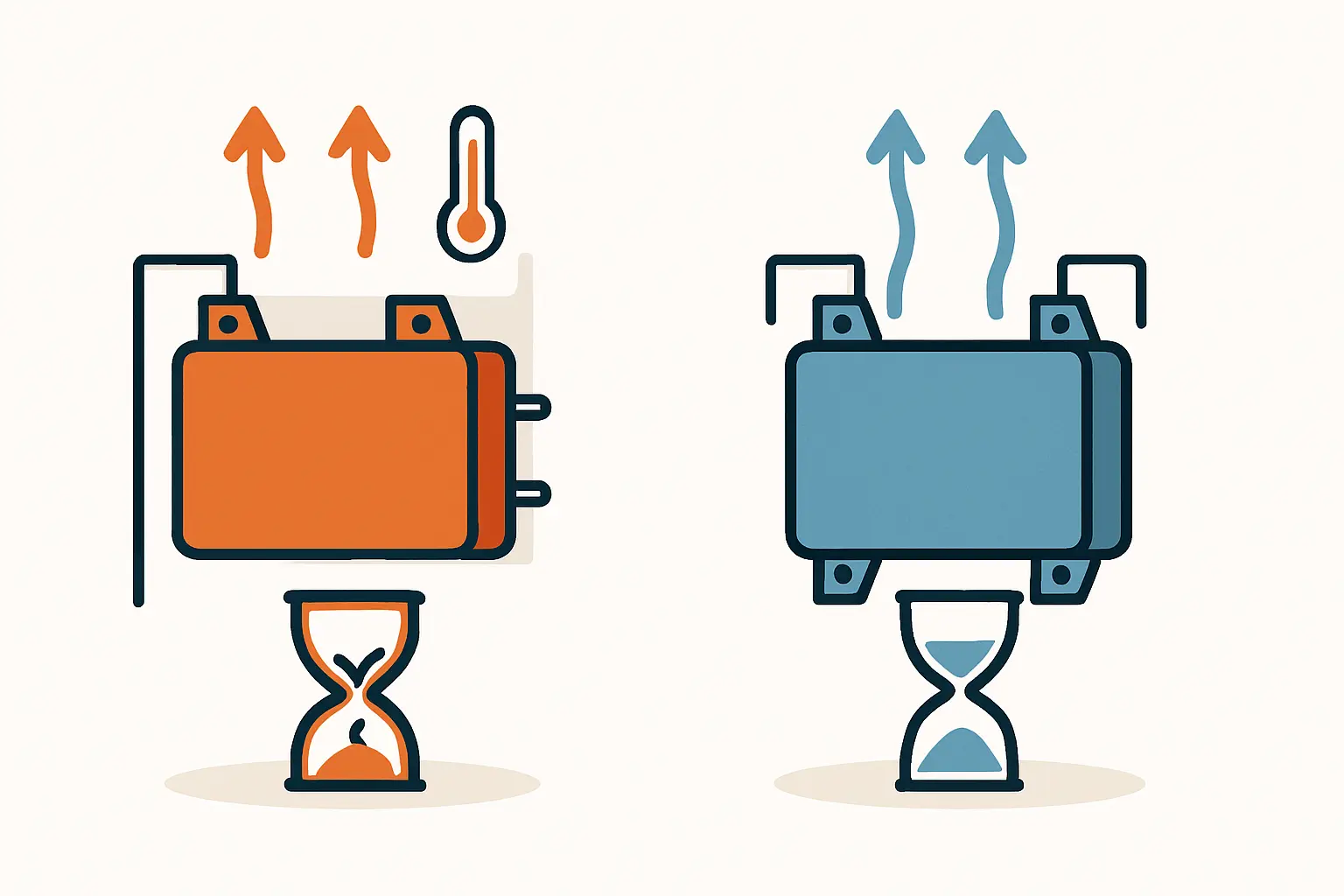

Warum der Montageort über Leistung und Lebensdauer entscheidet

Ein Mikro-Wechselrichter ist ein elektronisches Bauteil, das im Betrieb Wärme erzeugt. Ähnlich wie ein Computer oder Fernseher benötigt er eine ausreichende Luftzirkulation, um nicht zu überhitzen. Eine dauerhaft hohe Betriebstemperatur kann die Lebensdauer der Elektronik nämlich erheblich verkürzen und die Leistung mindern.

Der ideale Montageort erfüllt daher zwei Bedingungen:

1. Optimale Hinterlüftung: Zwischen dem Wechselrichter, dem Solarmodul und der Dacheindeckung muss genügend Abstand sein, damit die Luft zirkulieren und die Wärme abtransportieren kann. Als Faustregel sollten mindestens 2–3 cm Abstand rund um das Gerät gewährleistet sein.
2. Schutz und Zugänglichkeit: Der Wechselrichter sollte vor direkter, ständiger Sonneneinstrahlung und mechanischer Beschädigung geschützt sein. Gleichzeitig muss er im seltenen Fall eines Defekts zugänglich bleiben, ohne dass die gesamte Anlage demontiert werden muss.

In der Praxis haben sich zwei bewährte Methoden durchgesetzt, die diese Anforderungen erfüllen.

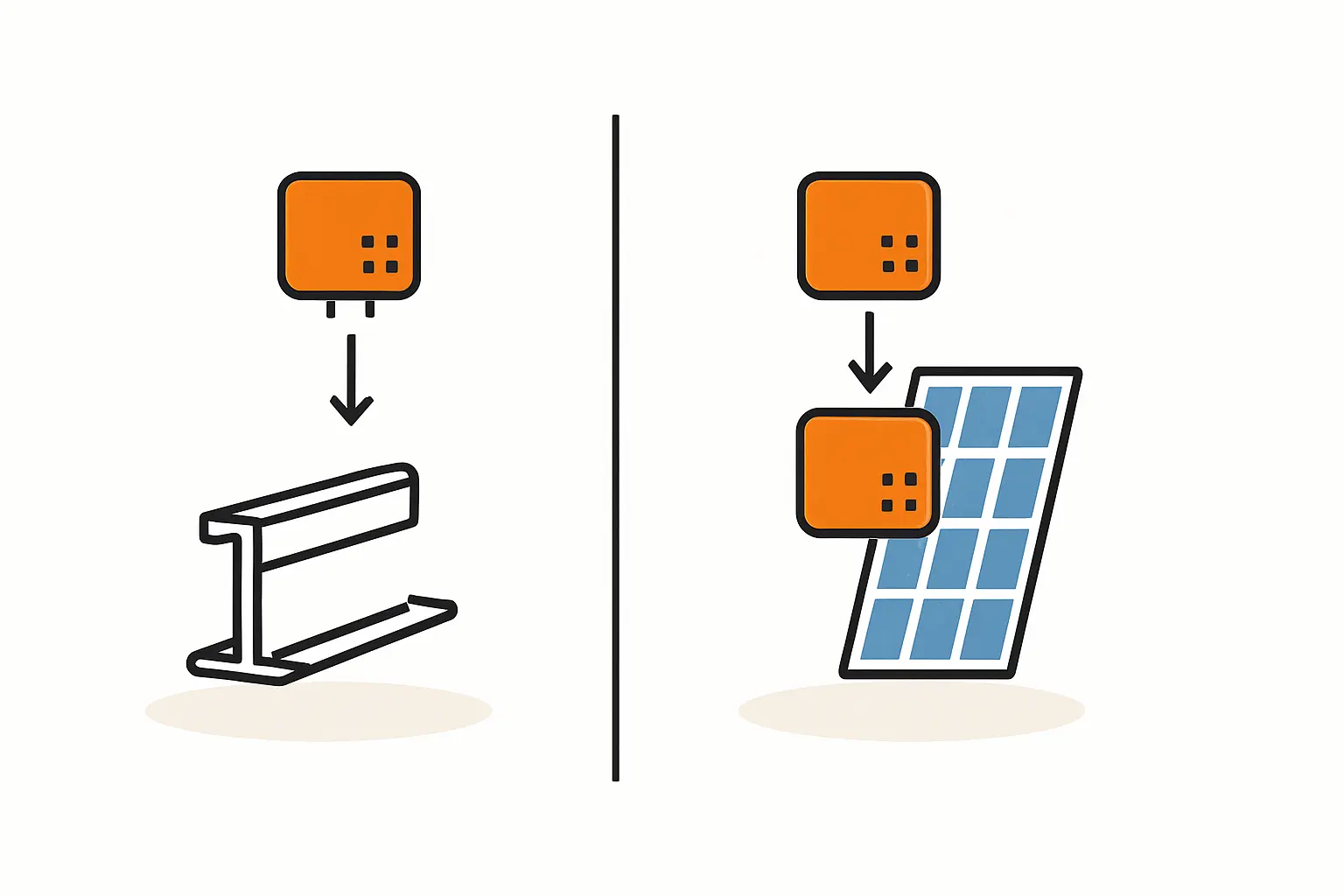

Die zwei gängigen Methoden der Montage

Die Befestigung des Mikro-Wechselrichters erfolgt fast immer, bevor das Solarmodul final auf dem Dach montiert wird. In der Praxis haben sich hierfür zwei Möglichkeiten etabliert.

Methode 1: Montage an der Unterkonstruktion

Dies ist die gängigste Methode bei Dachanlagen. Hierbei dient die Unterkonstruktion für Photovoltaikanlagen – das Schienensystem, das die Solarmodule trägt – gleichzeitig als Halterung für den Wechselrichter.

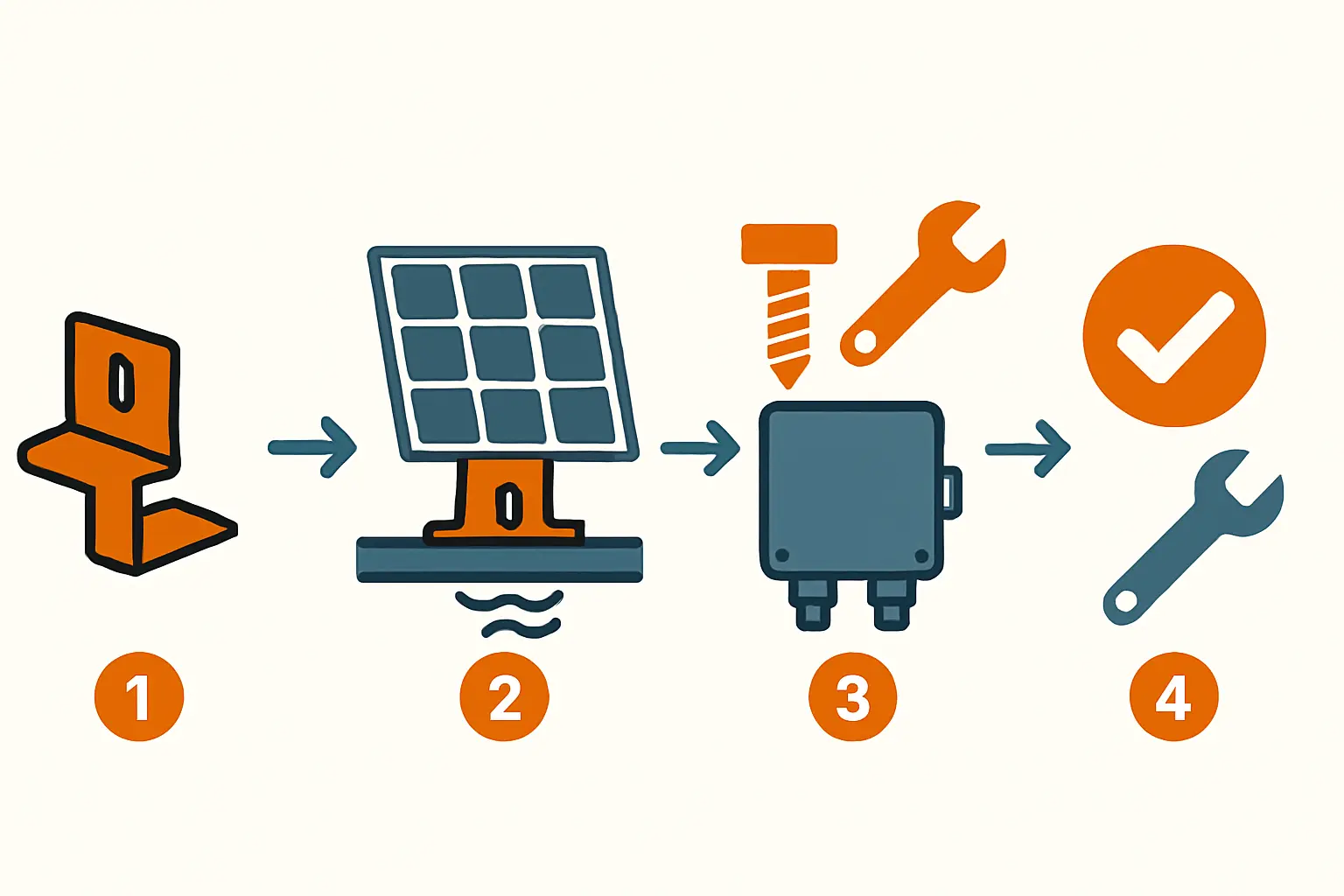

Der Ablauf ist denkbar einfach:

1. Die Montageschienen werden wie geplant auf dem Dach befestigt.
2. Der Mikro-Wechselrichter wird mit der vom Hersteller mitgelieferten Schraube (oft eine Hammerkopfschraube) direkt in der Nut der Montageschiene fixiert.
3. Anschließend wird das Solarmodul über dem Wechselrichter positioniert und auf den Schienen befestigt.

Diese Methode bietet den entscheidenden Vorteil einer hervorragenden Hinterlüftung, da zwischen Wechselrichter und Modulrückseite ein großzügiger Luftkanal entsteht.

Praxisbeispiel: Bei einer typischen Dachanlage auf einem Einfamilienhaus werden die Wechselrichter in regelmäßigen Abständen entlang der Montageschienen verteilt. Dies geschieht, bevor die Module hochgetragen und montiert werden, was die Arbeit auf dem Dach erheblich vereinfacht.

Methode 2: Montage direkt am Modulrahmen

Vor allem bei kleineren Anlagen oder bei der Vormontage am Boden ist die Befestigung des Wechselrichters direkt am Aluminiumrahmen des Solarmoduls eine praktische Alternative.

So gehen Sie vor:

1. Das Solarmodul liegt mit der Vorderseite nach unten auf einer weichen, sauberen Unterlage.
2. Der Mikro-Wechselrichter wird mit einer passenden Schraube und Mutter an einer der Bohrungen im Modulrahmen befestigt. Passendes Montagematerial legen viele Hersteller bereits bei.
3. Die DC-Kabel des Moduls werden direkt am Wechselrichter angeschlossen.
4. Anschließend wird die komplette Einheit – Modul mit bereits montiertem Wechselrichter – an ihrem Bestimmungsort installiert.

Diese Vorgehensweise ist besonders bei Balkonkraftwerken beliebt, weil sich die gesamte Technik als kompakte Einheit am Balkongeländer oder auf dem Ständerwerk anbringen lässt.

Praxisbeispiel: Ein Kunde von Photovoltaik.info bereitet sein Balkonkraftwerk Komplettset vor. Er montiert den Wechselrichter bequem auf der Terrasse am Modulrahmen und verbindet die Stecker. Danach hebt er die vormontierte Einheit in die Halterung am Balkon. Das minimiert den Installationsaufwand und mögliche Fehlerquellen.

Wichtige Details, die den Unterschied machen

Unabhängig von der gewählten Montagemethode gibt es drei Aspekte, die für einen sicheren und langlebigen Betrieb entscheidend sind.

Die richtige Ausrichtung und der Abstand

Positionieren Sie den Wechselrichter so, dass seine Kühlrippen (falls vorhanden) die Luftzirkulation bestmöglich unterstützen. Halten Sie stets den vom Hersteller empfohlenen Mindestabstand zur Modulrückseite und zur Dacheindeckung ein.

Sicheres Kabelmanagement

Lose herabhängende Kabel sind eine potenzielle Gefahrenquelle. Sie können durch Wind an rauen Oberflächen scheuern, von Tieren angenagt werden oder durch UV-Strahlung und Witterungseinflüsse brüchig werden.

Befestigen Sie daher alle Kabel – sowohl die DC-Kabel vom Modul als auch die AC-Verbindungskabel zwischen den Wechselrichtern – mit UV-beständigen Kabelbindern sicher an der Unterkonstruktion oder am Modulrahmen. Das sorgt dafür, dass alles an seinem Platz bleibt und über Jahre hinweg geschützt ist.

Die unverzichtbare Erdung

Sicherheit hat oberste Priorität. Der Mikro-Wechselrichter muss, genau wie die Unterkonstruktion und die Modulrahmen, fachgerecht geerdet werden. Dies geschieht in der Regel über eine spezielle Erdungsschraube am Gehäuse, die mit dem Montagesystem verbunden wird. Als wesentliche Schutzmaßnahme muss die korrekte Erdung einer Photovoltaikanlage nach den geltenden Vorschriften ausgeführt werden. Die meisten Montagesysteme sehen hierfür spezielle Erdungsklemmen und -kabel vor.

FAQ – Häufige Fragen zur Montage von Mikro-Wechselrichtern

Kann ich einen Mikro-Wechselrichter selbst montieren?
Die rein mechanische Befestigung ist für handwerklich geschickte Personen in der Regel unproblematisch, insbesondere bei steckerfertigen Balkonkraftwerken. Die endgültige elektrische Anbindung einer Dachanlage an das Hausnetz muss jedoch immer von einer qualifizierten Elektrofachkraft durchgeführt werden.

Welches Werkzeug benötige ich?
Für die Montage genügen in der Regel Standardwerkzeuge wie ein Schraubenschlüssel oder ein Steckschlüssel-Set. Ein Drehmomentschlüssel ist empfehlenswert, um die Schrauben mit dem vom Hersteller vorgegebenen Anzugsmoment festzuziehen.

Liegen die Befestigungsschrauben bei?
Bei den meisten Mikro-Wechselrichtern und Montagesystemen ist das notwendige Befestigungsmaterial im Lieferumfang enthalten. Prüfen Sie dies vorab, um auf der Baustelle oder dem Dach alles parat zu haben.

Was passiert, wenn ein Wechselrichter ausfällt?
Darin liegt einer der großen Vorteile von Mikro-Wechselrichtern. Fällt ein Gerät aus, ist nur das daran angeschlossene Modul betroffen, während der Rest der Anlage weiter Strom produziert. Der Austausch ist vergleichsweise einfach, da nur diese kleine, zugängliche Komponente ersetzt werden muss.

Fazit: Eine solide Basis für maximale Effizienz

Die korrekte Montage eines Mikro-Wechselrichters ist ein einfacher, aber entscheidender Schritt für den langfristigen Erfolg Ihrer Photovoltaikanlage. Ob an der Unterkonstruktion für die beste Kühlung auf dem Dach oder direkt am Modulrahmen für eine komfortable Vormontage – die Beachtung von Hinterlüftung, sicherem Kabelmanagement und fachgerechter Erdung garantiert Sicherheit, Langlebigkeit und maximale Energieerträge über Jahrzehnte.
