Welche Messgeräte braucht man für Photovoltaik? Ein Leitfaden für Sicherheit und Effizienz
Eine Photovoltaikanlage ist mehr als nur die Summe ihrer Teile. Sie ist ein kleines Kraftwerk auf dem eigenen Dach, das über Jahrzehnte sicher und zuverlässig Strom produzieren soll. Damit das gelingt, ist eine fachgerechte Inbetriebnahme entscheidend.
Viele gehen davon aus, dass nach der Montage der Module und dem Anschluss des Wechselrichters die Arbeit getan ist. Doch der Schritt, der über Sicherheit und langfristigen Ertrag entscheidet, ist die messtechnische Überprüfung. Ein einfacher Blick auf das Wechselrichterdisplay reicht hier bei Weitem nicht aus.
In diesem Beitrag erfahren Sie, welche Messgeräte für eine normgerechte Inbetriebnahme und spätere Fehlersuche unerlässlich sind und warum ein einfaches Multimeter aus dem Baumarkt diesen Anforderungen nicht gewachsen ist.
Warum ein Standard-Multimeter nicht ausreicht
Ein Multimeter ist zweifellos ein nützliches Werkzeug zur Messung von Spannung, Strom und Widerstand. Für die grundlegende Funktionsprüfung einer Photovoltaikanlage liefert es auch erste Anhaltspunkte. Doch die spezifischen Anforderungen einer PV-Anlage gehen weit darüber hinaus.
Das Kernproblem: Eine PV-Anlage arbeitet mit hohen Gleichspannungen (DC), die oft bis zu 1.000 Volt erreichen. Handelsübliche Multimeter sind für solche Spannungen oft nicht ausgelegt und zertifiziert (Messkategorie CAT III / IV erforderlich).
Viel wichtiger ist aber, was ein Multimeter nicht leisten kann: Es gibt keine Auskunft über die Anlagensicherheit. Versteckte Mängel in der Verkabelung oder fehlerhafte Isolierungen, die ein erhebliches Brand- oder Stromschlagrisiko darstellen, bleiben unentdeckt.
Praxisbeispiel: Ein Installateur misst mit einem Multimeter die Leerlaufspannung eines PV-Strings und stellt einen erwartungsgemäßen Wert fest. Die Anlage scheint also korrekt verschaltet zu sein. Was er nicht sieht: Eine durch eine scharfe Kante beschädigte Kabelisolierung verursacht bei Feuchtigkeit einen Kriechstrom gegen das geerdete Montagegestell. Dieser Fehler führt nicht nur zu Ertragsverlusten, sondern stellt eine akute Brandgefahr dar und lässt sich erst durch eine Isolationsmessung aufdecken.
Die unverzichtbaren Messgeräte im Detail

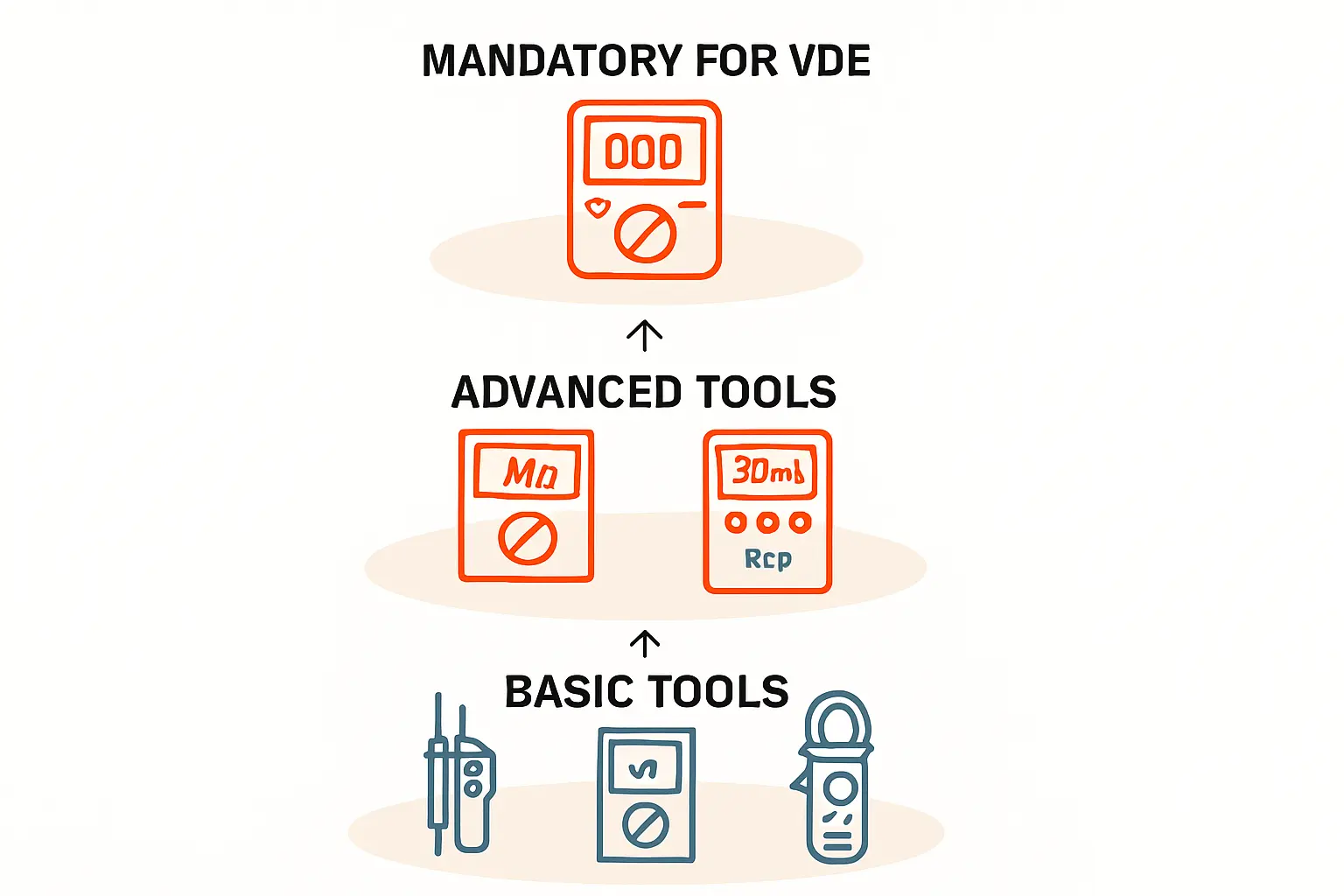

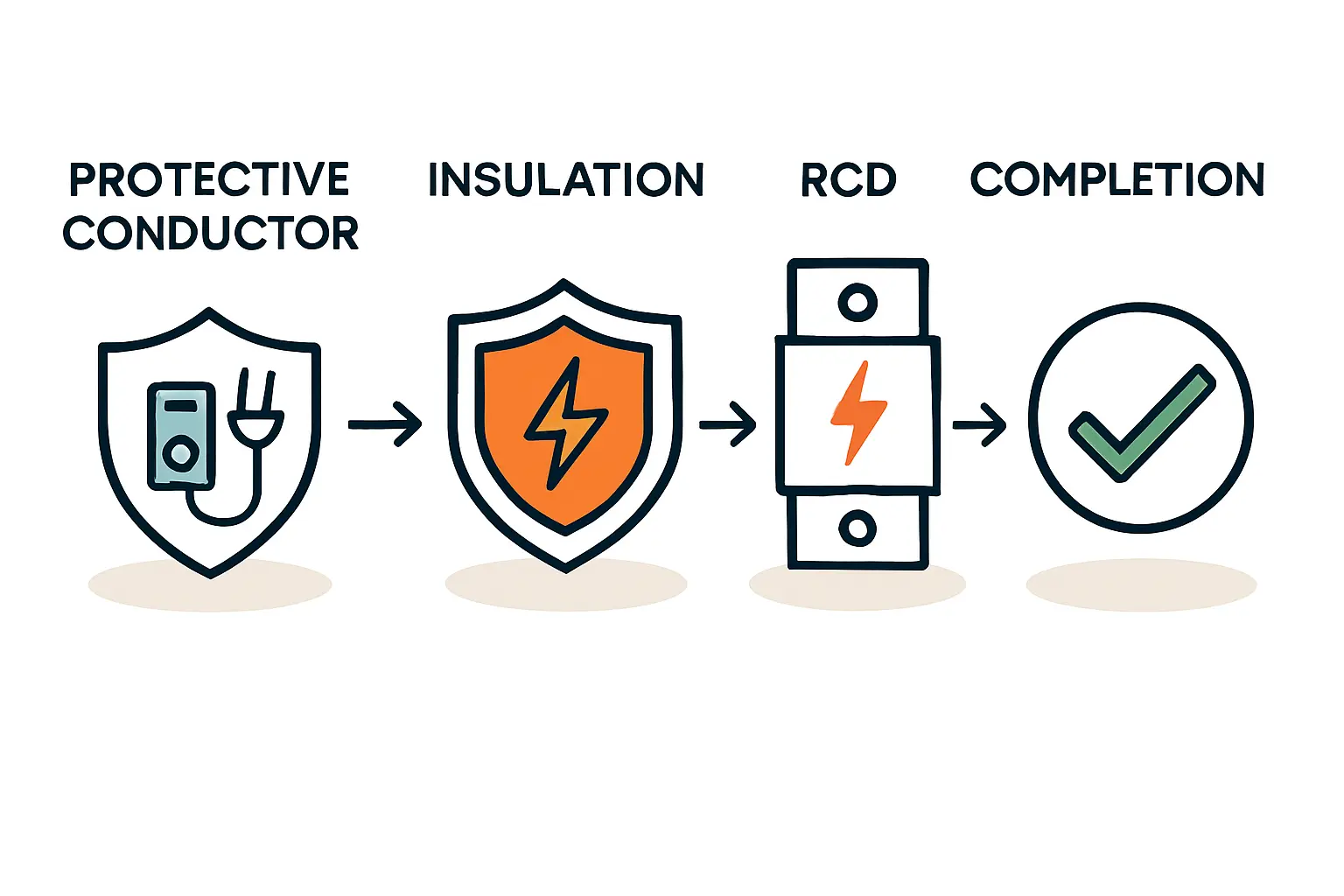

Für eine professionelle Inbetriebnahme und Diagnose nach geltenden Normen (z. B. VDE 0100-600 und VDE 0126-23) ist eine spezialisierte Ausrüstung erforderlich. Die Erfahrung zeigt, dass die meisten Fachbetriebe auf eine Kombination der folgenden Geräte setzen.
1. Das Multimeter: Der grundlegende Funktions-Check
Trotz seiner Grenzen ist ein hochwertiges PV-Multimeter der erste Schritt. Es dient der Überprüfung grundlegender elektrischer Parameter.
Was wird gemessen?
Leerlaufspannung (Uoc): Die Spannung eines Moduls oder Strings ohne Last. Sie gibt Aufschluss darüber, ob alle Module korrekt in Reihe geschaltet sind.
Kurzschlussstrom (Isc): Der maximale Strom, den ein Modul oder String bei einem Kurzschluss liefert. Er ist ein Indikator für die Einstrahlungsstärke und die grundsätzliche Funktionsfähigkeit.
Polarität: Überprüfung, ob Plus- und Minus-Anschlüsse korrekt zugeordnet sind, um Schäden am Wechselrichter zu vermeiden.
Ein professionelles Multimeter für PV-Anwendungen muss für Spannungen bis mindestens 1.000 V DC sowie die Messkategorie CAT III zertifiziert sein.
Bei der fachgerechten Installation einer PV-Anlage sind diese grundlegenden Messungen ein wesentlicher Schritt der Qualitätssicherung, den jeder seriöse Installateur durchführt.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker SOLIX Solarbank 2 E1600 Pro Balkonkraftwerk Speicher Set 1000 Watt 800 Watt - Trina Doppelglassolarmodule - JurSol Storage Mini 1000 W | 1.6 kWh
Bisher bei uns Ursprünglicher Preis war: 1.399,00 €1.199,00 €Aktueller Preis ist: 1.199,00 €.2. Der Isolationsmesser: Wächter über Ihre Sicherheit
Dieses Messgerät ist unverzichtbar, um die Sicherheit der Anlage zu gewährleisten. Es prüft die Qualität der Kabelisolierung zwischen den stromführenden Leitern (Plus/Minus) und der Erdung. Man kann es sich wie eine Druckprüfung bei einer Wasserleitung vorstellen: Es wird geprüft, ob es unsichtbare Lecks gibt.
Was wird gemessen?
Der Isolationswiderstand. Dazu legt das Gerät eine hohe Prüfspannung (z. B. 250 V, 500 V oder 1.000 V) an die Verkabelung an und misst, ob Strom durch die Isolierung entweicht. Nach Norm muss dieser Widerstand einen Mindestwert (typischerweise > 1 Megaohm) aufweisen.
Warum ist das so wichtig?
Ein zu geringer Isolationswiderstand deutet auf Beschädigungen, Quetschungen, minderwertiges Material oder eingedrungene Feuchtigkeit hin. Solche Fehler sind die häufigste Ursache für Lichtbögen und Brände in PV-Anlagen.
3. Der Erdungsmesser: Schutz vor Berührungsspannung
Alle metallischen, nicht stromführenden Teile der Anlage, wie Modulrahmen und Montagesystem, müssen zuverlässig geerdet sein. Diese Schutzmaßnahme wird als Potenzialausgleich bezeichnet. Der Erdungsmesser prüft die niederohmige (also gut leitende) Verbindung dieser Teile mit dem Haupt-Erdungspunkt des Gebäudes.
Was wird gemessen?
Der Durchgang und Widerstand des Schutzleiters.
Warum ist das so wichtig?
Sollte durch einen Defekt ein stromführendes Kabel einen Modulrahmen berühren, stünde dieser unter Spannung. Eine intakte Erdung sorgt dafür, dass dieser Fehlerstrom sofort sicher zur Erde abgeleitet wird und der Fehlerstromschutzschalter der PV-Anlage auslöst. Ohne diese Schutzverbindung besteht bei Berührung Lebensgefahr.
4. Der Kennlinienanalysator: Der ultimative Leistungs-Check
Während die bisherigen Geräte vor allem der Sicherheit dienen, prüft der Kennlinienanalysator die tatsächliche Leistung des PV-Generators. Er zeichnet die komplette Strom-Spannungs-Kennlinie (I-V-Kurve) eines Strings auf und vergleicht sie mit den Sollwerten des Herstellers unter den aktuellen Einstrahlungs- und Temperaturbedingungen.
Was wird gemessen?
Die I-V-Kennlinie, die den Zusammenhang zwischen Strom und Spannung unter Last darstellt. Daraus werden wichtige Leistungsparameter wie der Punkt maximaler Leistung (MPP), der Füllfaktor und der Wirkungsgrad abgeleitet.
Warum ist das so wichtig?
Eine Kennlinienmessung ist wie ein EKG für die PV-Anlage. Sie deckt Leistungsprobleme auf, die mit einem Multimeter unsichtbar bleiben:
- Teilverschattung
- Defekte Bypass-Dioden
- Leistungsschwache oder falsch kombinierte Module (Mismatching)
- Erhöhte Widerstände in Steckverbindungen
Praxisbeispiel: Ein Kunde bemerkt nach einem Jahr einen unerklärlichen Leistungsabfall seiner Anlage. Die Spannungs- und Isolationsmessungen sind unauffällig. Erst der Einsatz eines Kennlinienanalysators zeigt einen deutlichen „Knick“ in der Kurve eines Strings. Die Analyse deckt eine defekte Bypass-Diode in einem einzigen Modul auf, die bei Teilverschattung am Nachmittag einen Teil des Strings lahmlegte.

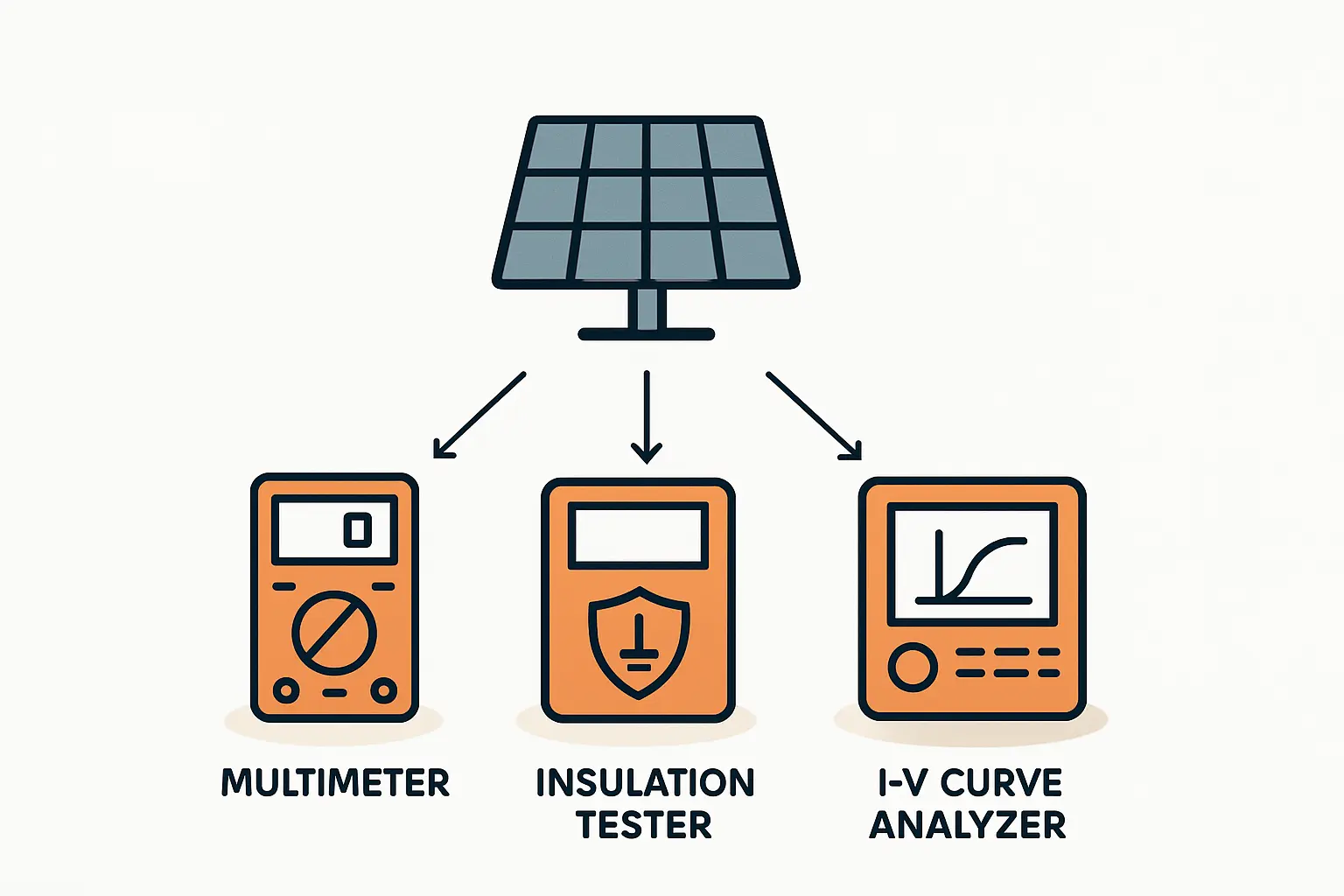

Übersicht der Messgeräte und ihrer Aufgaben
-
Multimeter
Hauptzweck: Grundlegende elektrische Werte
Anwendung: Leerlaufspannung, Kurzschlussstrom, Polarität prüfen -
Isolationsmesser
Hauptzweck: Sicherheitsprüfung der Kabelisolierung
Anwendung: Brand- und Personenschutz sicherstellen, Feuchtigkeitsschäden finden -
Erdungsmesser
Hauptzweck: Prüfung der Schutzleiterverbindung
Anwendung: Schutz vor gefährlicher Berührungsspannung sicherstellen -
Kennlinienanalysator
Hauptzweck: Detaillierte Leistungsanalyse
Anwendung: Qualitätssicherung, Fehlersuche, Erstellung des Abnahmeprotokolls
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
10000 Watt Photovoltaikanlagen inkl. 10,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
6.999,00 €Häufig gestellte Fragen zu Messgeräten für Photovoltaik
Warum kann ich nicht einfach mein Standard-Multimeter aus dem Baumarkt verwenden?
Die meisten Standard-Multimeter sind nicht für die hohen Gleichspannungen (bis 1.000 V) einer PV-Anlage ausgelegt und verfügen nicht über die notwendige Sicherheitszertifizierung (CAT III/IV). Noch wichtiger ist, dass sie keine Isolationsmessung durchführen können, die für die Anlagensicherheit entscheidend ist.
Muss ich als Hausbesitzer diese Geräte selbst besitzen?
Nein, diese spezialisierten und oft teuren Messgeräte sind die Arbeitswerkzeuge des qualifizierten Elektroinstallateurs oder Solarteurs. Für Sie als Betreiber ist es jedoch wichtig zu wissen, welche Messungen zu einer fachgerechten Installation dazugehören. Fragen Sie bei der Abnahme nach dem Messprotokoll – es ist Ihr Beleg für eine sichere und leistungsfähige Anlage.
Was ist der Unterschied zwischen einer Spannungsprüfung und einer Isolationsmessung?
Eine Spannungsprüfung mit dem Multimeter bestätigt nur, dass die Module elektrisch verbunden sind und eine Spannung liefern. Eine Isolationsmessung hingegen prüft die Integrität der Verkabelung und stellt sicher, dass kein Strom unkontrolliert aus dem System entweichen kann, was zu Bränden oder Stromschlägen führen könnte. Es ist ein reiner Sicherheitstest.
Wie oft sollten diese Messungen durchgeführt werden?
Die hier beschriebenen Messungen sind bei der Erstinbetriebnahme gesetzlich vorgeschrieben und müssen dokumentiert werden. Die Erfahrung zeigt, dass eine Wiederholung im Rahmen von regelmäßigen Wartungen (z. B. alle vier bis fünf Jahre) oder bei einem unerklärlichen Leistungsabfall sinnvoll ist, um die langfristige Sicherheit und den Ertrag zu gewährleisten.
Sicherheit und Ertrag gehen Hand in Hand
Die messtechnische Überprüfung einer Photovoltaikanlage ist kein optionaler Luxus, sondern das Fundament für einen sicheren, langlebigen und ertragreichen Betrieb. Sie stellt sicher, dass Ihr Investment nicht nur Strom, sondern vor allem auch Sicherheit liefert. Während ein Multimeter einen ersten Eindruck vermittelt, liefern erst Isolations-, Erdungs- und Kennlinienmessungen den Beweis für eine professionell installierte Anlage.
Achten Sie bei der Wahl Ihres Installationspartners darauf, dass diese Messungen Teil des Angebots sind und Sie ein aussagekräftiges Protokoll erhalten. So haben Sie die Gewissheit, dass Ihr Sonnenkraftwerk auf dem Dach für die nächsten Jahrzehnte bestens gerüstet ist.
