Die mechanische Eigenabnahme: Ihre Checkliste vor dem Elektriker-Termin

Die Solarmodule glänzen auf dem Dach, die Montageschienen sind fest – der größte Teil der körperlichen Arbeit ist geschafft. Dieses Erfolgsgefühl ist der Lohn für viele Stunden sorgfältiger Planung und Montage.

Bevor der Elektriker den finalen Anschluss vornimmt, folgt ein entscheidender Zwischenschritt, der maßgeblich für die Langlebigkeit und Sicherheit Ihrer gesamten Photovoltaikanlage ist: die mechanische Eigenabnahme. Diese letzte, gründliche Kontrolle stellt sicher, dass Ihre Arbeit nicht nur gut aussieht, sondern auch Wind, Wetter und den Belastungen der nächsten Jahrzehnte standhält.

Warum eine sorgfältige Eigenabnahme so entscheidend ist

Eine Photovoltaikanlage ist eine Investition für 20 bis 30 Jahre. Während dieser Zeit ist sie permanenten Belastungen ausgesetzt – von starkem Wind und Schneelasten im Winter bis zur thermischen Ausdehnung im Sommer. Studien zu PV-Anlagen zeigen, dass ein signifikanter Teil späterer Mängel, oft rund 20 %, auf einfache mechanische Montagefehler zurückzuführen ist. Dazu gehören falsch angezogene Schrauben, eine unsachgemäße Kabelführung oder eine fehlerhafte Befestigung der Module.

Die Erfahrung zeigt, dass sich kleine Nachlässigkeiten bei der Montage oft erst nach Jahren als große und teure Probleme bemerkbar machen. Ein nicht mit dem korrekten Drehmoment angezogener Dachhaken kann sich mit der Zeit lockern. Ein auf der Dachoberfläche scheuerndes Kabel kann seine Isolierung verlieren und einen Kurzschluss verursachen. Eine sorgfältige Eigenabnahme ist daher keine Formalität, sondern Ihre persönliche Qualitätssicherung und der beste Schutz für Ihre Investition.

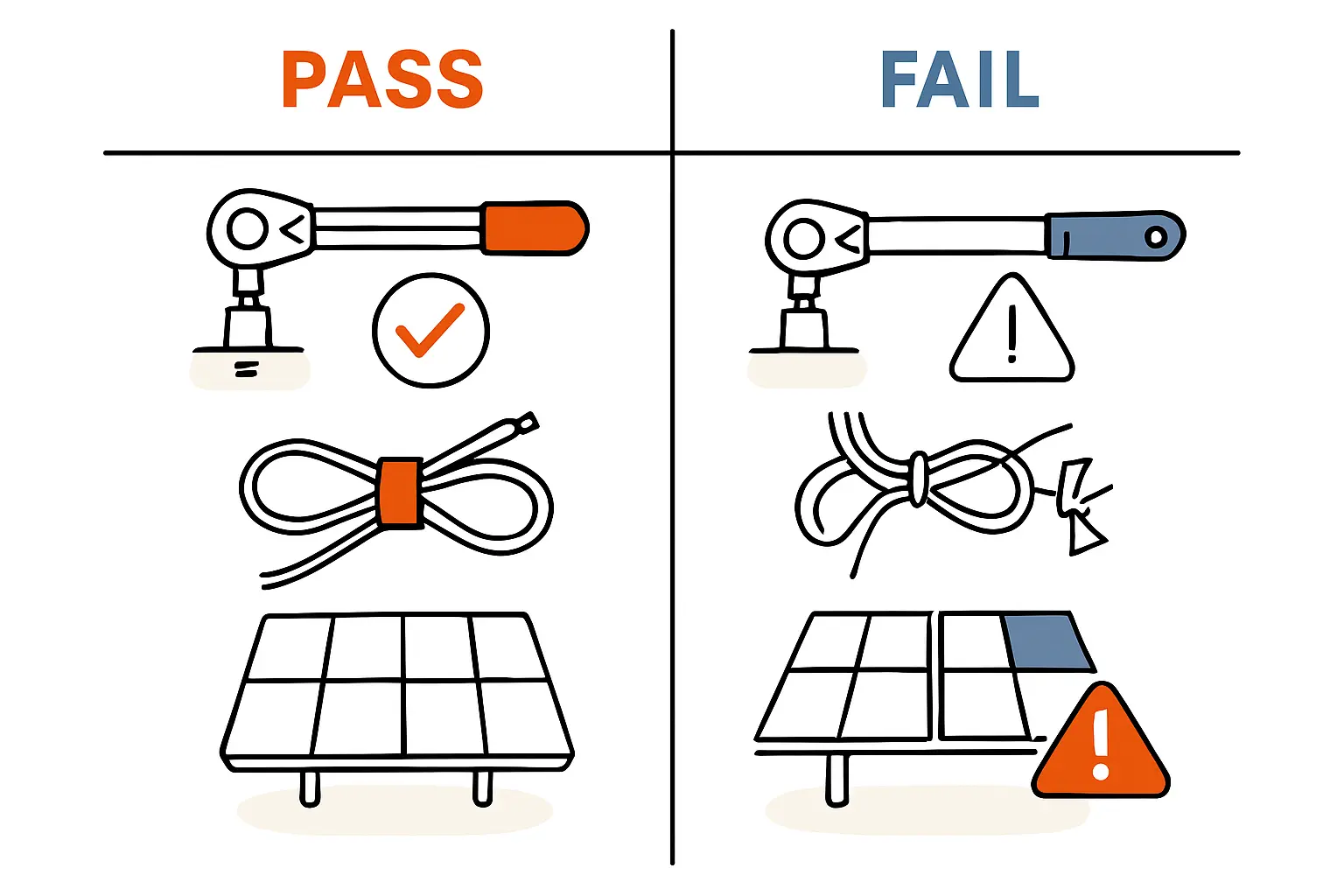

Ihre Checkliste für die mechanische Kontrolle

Nehmen Sie sich ausreichend Zeit, um die folgenden Punkte systematisch durchzugehen. Betrachten Sie diese Liste als Ihr persönliches Abnahmeprotokoll. Führen Sie die Kontrolle am besten bei Tageslicht und trockenem Wetter durch.

Punkt 1: Stabilität der Unterkonstruktion und Dachhaken

Die feste Verbindung mit dem Dachstuhl ist das Fundament der gesamten Anlage. Hier dürfen keine Kompromisse gemacht werden.

• Alle Schraubverbindungen geprüft? Kontrollieren Sie jeden einzelnen Dachhaken: Ist er fest mit dem Sparren verschraubt und sitzen alle Schraubenköpfe plan auf?
• Korrektes Drehmoment angewendet? Hierfür benötigen Sie unbedingt einen Drehmomentschlüssel. Ein zu lockeres Anziehen ist ein Sicherheitsrisiko, ein zu festes kann das Holz des Dachsparrens beschädigen. Je nach Hersteller und Schraubentyp liegen die empfohlenen Drehmomente für Dachhakenschrauben oft zwischen 25 und 40 Nm. Werfen Sie einen Blick in die Montageanleitung Ihrer Unterkonstruktion.
• Dachziegel intakt? Überprüfen Sie die Ziegel rund um die Dachhaken. Sitzen die darüberliegenden Ziegel spannungsfrei und ohne zu kippeln? Gibt es Haarrisse oder Abplatzungen, die durch die Montage entstanden sind? Ein beschädigter Ziegel ist eine potenzielle Eintrittsstelle für Wasser.
• Praxisbeispiel: Bei einem typischen Ziegeldach muss der untere Ziegel oft leicht bearbeitet werden, damit der Dachhaken sauber hindurchpasst. Stellen Sie sicher, dass diese Aussparung nicht zu groß ist und der Haken keinen direkten Druck auf den Ziegel ausübt.

Finden Sie weitere Details zur Befestigung in unserem Ratgeber über die richtige Unterkonstruktion für Ihr Dach auf Photovoltaik.info.

Punkt 2: Ausrichtung und Befestigung der Montageschienen

Die Montageschienen tragen die gesamte Last der Module und müssen perfekt ausgerichtet sein.

• Sind die Schienen gerade? Prüfen Sie die Ausrichtung mit einer langen Wasserwaage oder einer gespannten Richtschnur. Leichte Unebenheiten im Dach können Sie hier ausgleichen. Gerade Schienen sorgen für eine spannungsfreie Montage der Module.
• Schienenverbinder fest? Wo Schienenprofile verbunden sind, müssen die Verbinder fest und sicher sitzen. Kontrollieren Sie auch hier die Schrauben.
• Abstände korrekt? Überprüfen Sie die Abstände zwischen den Schienen. Sie müssen den Vorgaben des Modulherstellers entsprechen, um die Lasten optimal auf den Modulrahmen zu verteilen.

Punkt 3: Korrekte Montage der Solarmodule

Die Module sind das Herzstück – und gleichzeitig die größte Angriffsfläche für Wind. Ihre Befestigung verdient höchste Aufmerksamkeit.

• Alle Modulklemmen vorhanden und fest? Zählen Sie nach. An jedem Befestigungspunkt muss eine Klemme (Mittel- oder Endklemme) sitzen. Ziehen Sie jede einzelne Klemmschraube mit dem Drehmomentschlüssel nach.
• Drehmoment der Modulklemmen beachten: Hier sind die Werte deutlich geringer als bei den Dachhaken. Üblicherweise liegt das vorgeschriebene Drehmoment für Modulklemmen zwischen 10 und 15 Nm. Ein zu festes Anziehen kann Mikrorisse im Modul verursachen oder den Rahmen beschädigen.
• Gleichmäßige Abstände: Achten Sie auf einen einheitlichen Abstand zwischen den Modulen von meist ca. 2 cm. Dies dient nicht nur der Optik, sondern ermöglicht auch die thermische Ausdehnung des Materials.
• Praxisbeispiel: Ein typischer Fehler ist die Montage der Klemmen außerhalb des vom Hersteller freigegebenen Klemmbereichs am Modulrahmen. Ein solcher Fehler kann zum Erlöschen der Modulgarantie führen. Die Anleitung zur Selbstmontage von Solarmodulen auf Photovoltaik.info enthält hierzu detaillierte Grafiken.

Punkt 4: Professionelle Kabelführung und -sicherung

Eine saubere Kabelführung ist ein Kennzeichen professioneller Arbeit und entscheidend für die Betriebssicherheit.

• Keine losen Kabel: Die Solarkabel (DC-Kabel) dürfen nirgendwo lose durchhängen oder auf der Dachfläche aufliegen, wo sie ständiger Reibung und Feuchtigkeit ausgesetzt wären.
• Befestigung mit UV-beständigem Material: Nutzen Sie spezielle Solar-Kabelclips oder UV-beständige Kabelbinder, um die Leitungen sicher an den Montageschienen zu befestigen.
• Biegeradien einhalten: Kabel dürfen nicht scharf geknickt werden. Als Faustregel gilt ein minimaler Biegeradius vom 6-fachen des Kabeldurchmessers. Dies verhindert Schäden an den Leitern und der Isolierung.
• MC4-Stecker geprüft? Alle Steckverbindungen müssen hörbar klicken, wenn sie vollständig einrasten. Führen Sie an jeder Verbindung einen leichten Zugtest durch, um den festen Sitz zu kontrollieren.

Viele Nutzer, die sich für ein Komplettset von Photovoltaik.info entscheiden, schätzen das durchdachte Zubehör. Hier ist sichergestellt, dass auch ausreichend hochwertiges Befestigungsmaterial für die Kabel im Lieferumfang enthalten ist.

Typische Fehler, die Sie jetzt noch beheben können

Gehen Sie diese Liste gedanklich durch. Erkennen Sie eine dieser Situationen auf Ihrem Dach, ist jetzt der perfekte Zeitpunkt für die Korrektur.

• Vergessene Schrauben: Eine fehlende Schraube an einer Modulklemme oder einem Schienenverbinder.
• Falsches Drehmoment: Schrauben, die nur „nach Gefühl“ angezogen wurden.
• Beschädigte Dachpfannen: Ein kleiner Riss in einem Ziegel, der übersehen wurde.
• Scheuernde Kabel: Eine Leitung, die direkten Kontakt zur rauen Oberfläche der Dachziegel hat.
• Lose Stecker: Eine MC4-Verbindung, die nicht vollständig eingerastet ist.

Die Behebung dieser kleinen Mängel kostet Sie jetzt nur wenige Minuten. Später kann sie einen teuren Serviceeinsatz ersparen.

Häufig gestellte Fragen (FAQ) zur Eigenabnahme

Benötige ich für die Kontrolle spezielles Werkzeug?
Ja, ein Drehmomentschlüssel ist für eine fachgerechte Überprüfung unerlässlich. Ohne ihn können Sie die wichtigsten Verbindungen nicht verlässlich kontrollieren. Eine Wasserwaage oder Richtschnur ist ebenfalls sehr hilfreich.

Was passiert, wenn der Elektriker bei seinem Termin einen mechanischen Mangel entdeckt?
Ein gewissenhafter Elektriker wird die Anlage bei einem offensichtlichen Sicherheitsmangel, wie losen Modulen, nicht an das Netz anschließen. Dies führt zu Verzögerungen und einem zusätzlichen Anfahrtstermin, den Sie in der Regel bezahlen müssen. Ihre gründliche Vorabkontrolle verhindert das.

Gilt die Produktgarantie der Module auch bei Eigenmontage?
Ja, sofern die Montage streng nach den Vorgaben des Herstellers erfolgt. Ihre sorgfältige Eigenabnahme nach Checkliste ist der beste Weg, um sicherzustellen, dass Sie diese Vorgaben (z. B. Klemmbereiche und Drehmomente) eingehalten haben.

Sollte ich die Eigenabnahme dokumentieren?
Ja, das ist sehr zu empfehlen. Machen Sie Fotos von den wichtigsten Kontrollpunkten: den festgezogenen Dachhaken, der Modulklemmung und der sauberen Kabelführung. Diese Bilder können im unwahrscheinlichen Fall eines späteren Problems sehr wertvoll sein.

Der letzte Schritt: Alles bereit für den Fachmann

Wenn Sie diese Checkliste Punkt für Punkt abgearbeitet haben, können Sie dem Termin mit dem Elektriker entspannt entgegensehen. Sie haben nicht nur eine Photovoltaikanlage gebaut, sondern auch bewiesen, dass Sie die Verantwortung für deren Qualität und Sicherheit ernst nehmen. Diese letzte Kontrolle gibt Ihnen die Gewissheit, dass Ihre Arbeit höchsten Standards entspricht und die Grundlage für Jahrzehnte sauberen Solarstroms gelegt ist.

---
