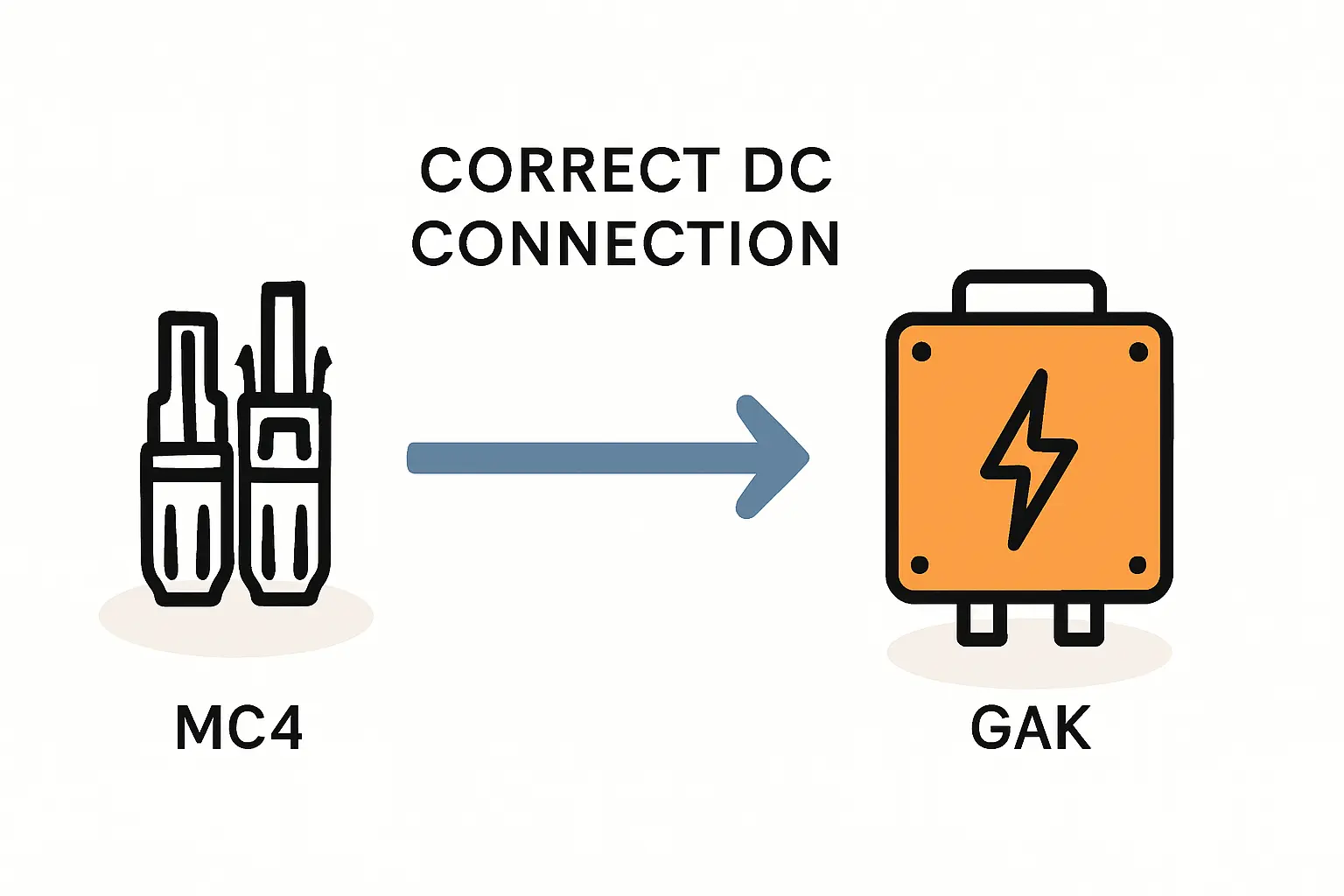

MC4-Stecker und GAK: So vermeiden Sie die häufigsten Fehlerquellen bei der DC-Installation
Wenn Sie über eine Photovoltaikanlage nachdenken, stehen meist die Solarmodule, der Wechselrichter und vielleicht noch der Stromspeicher im Mittelpunkt. Doch für den langfristig sicheren und ertragreichen Betrieb Ihrer Anlage sind Komponenten entscheidend, die oft übersehen werden: die DC-Steckverbinder und der Generatoranschlusskasten. Eine unsachgemäße Auswahl oder Installation wird hier schnell zum schwächsten Glied in der Kette, die jederzeit reißen kann – mit Folgen, die von Leistungsverlust bis hin zur Brandgefahr reichen.
In diesem Beitrag erfahren Sie, warum diese Bauteile so kritisch sind und wie Sie durch die richtige Auswahl und fachgerechte Montage die häufigsten Risiken von Anfang an ausschließen.
Warum die DC-Seite Ihrer Anlage besondere Aufmerksamkeit erfordert
Die Gleichstromseite (DC) einer PV-Anlage – also der gesamte Weg von den Solarmodulen bis zum Wechselrichter – birgt besondere Herausforderungen. Hier fließen hohe Ströme bei Spannungen, die bei einem Einfamilienhaus schnell 600 bis 1.000 Volt erreichen können. Anders als bei Wechselstrom (AC) aus der Steckdose reißt ein Lichtbogen bei Gleichstrom nicht von selbst ab. Schon ein winziger Fehler, etwa eine nicht perfekt gecrimpte Verbindung, kann einen dauerhaften Lichtbogen erzeugen, der extreme Hitze entwickelt und im schlimmsten Fall einen Brand auslöst.
Studien von Prüfinstituten wie dem TÜV Rheinland belegen immer wieder, dass ein signifikanter Teil der Mängel und späteren Ausfälle bei PV-Anlagen auf Fehler in der DC-Verkabelung zurückzuführen ist. Deshalb sind die Qualität der Komponenten und deren sorgfältige Verarbeitung so entscheidend.
Der MC4-Stecker: Mehr als nur ein einfaches Verbindungsteil
Fast jedes moderne Solarmodul ist heute mit MC4-Steckverbindern ausgestattet. Diese standardisierten Stecker ermöglichen eine schnelle, sichere und wetterfeste Verbindung der Module untereinander und mit den Solarkabeln. Doch der Begriff „MC4“ ist ursprünglich ein Markenname des Herstellers Stäubli, der sich als Industriestandard etabliert hat.
Normen und Kompatibilität: Eine häufige Fehlerquelle
Ein weit verbreiteter Irrtum ist, dass alle Stecker, die wie MC4 aussehen, auch problemlos miteinander kombiniert werden können. Das ist falsch und gefährlich. Die Norm DIN EN 62852 legt zwar die Anforderungen an DC-Steckverbinder fest, garantiert aber nicht die Kompatibilität zwischen Produkten verschiedener Hersteller.
Die Praxis zeigt: Selbst wenn Stecker unterschiedlicher Marken mechanisch zusammenpassen, können minimale Abweichungen bei den Toleranzen oder Materialien zu Problemen führen. Die Folge: erhöhte Übergangswiderstände, die zu Hitzebildung (Hot-Spots) und Leistungsverlust führen.
Praxistipp: Verwenden Sie immer nur Stecker und Buchsen desselben Herstellers. Seriöse Installateure und Anbieter wie Photovoltaik.info achten konsequent darauf, in ihren Sets und bei der Montage ausschließlich typgleiche Steckverbinder zu verwenden.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker SOLIX Solarbank 3 E2700 Pro Balkonkraftwerk Speicher Set 1000 Watt 800 Watt - 2,7 kWh
Ab 1.299,00 €Die häufigsten Fehler bei der Installation – und wie Sie sie vermeiden
Die beste Komponente nützt nichts, wenn sie nicht fachgerecht verarbeitet wird. Besonders beim sogenannten Crimpen, dem Verpressen des Steckers mit dem Kabel, passieren oft Fehler.
-
Falsches Werkzeug: Eine gewöhnliche Kombizange ist für das Crimpen von MC4-Steckern ungeeignet und führt zu unzuverlässigen Verbindungen, die sich lockern können. Zwingend erforderlich ist eine spezielle MC4-Crimpzange, die für einen definierten und gleichmäßigen Anpressdruck sorgt.
-
Fehlerhafter Crimp: Das Kabel muss korrekt abisoliert und bis zum Anschlag in den Kontaktstift eingeführt werden. Ein guter Crimp umschließt die Litzen des Kabels fest und gleichmäßig, ohne sie zu beschädigen.
-
Falsches Anzugsdrehmoment: Die Verschraubung des Steckers (die Kabelverschraubung) muss mit einem Drehmomentschlüssel angezogen werden. Ein zu lockerer Sitz gefährdet die Dichtigkeit (Schutzart IP67/68), ein zu fester kann das Gehäuse beschädigen.
Anwendungsszenario: Stellen Sie sich vor, Ihre Anlage läuft seit zwei Jahren störungsfrei. Plötzlich bemerken Sie einen unerklärlichen Leistungsabfall eines Stranges. Eine Untersuchung mit einer Wärmebildkamera könnte zeigen, dass einer der MC4-Stecker auf dem Dach eine deutlich höhere Temperatur aufweist. Häufig ist die Ursache eine Verbindung, die sich aufgrund eines anfänglichen Installationsfehlers mit der Zeit gelockert hat oder korrodiert ist.
Solche schleichenden Probleme verdeutlichen, wie wichtig es für die Planungssicherheit ist, die gesamte Anlage von den Modulen bis zum Wechselrichter als System zu betrachten.
Der Generatoranschlusskasten (GAK): Das Sicherheitszentrum der DC-Seite
Ein Generatoranschlusskasten, kurz GAK, ist ein Gehäuse, in dem die von den einzelnen Modulsträngen kommenden Solarkabel zusammengeführt werden. Von dort aus führen meist nur noch zwei Hauptkabel (Plus und Minus) zum Wechselrichter.
Welche Aufgaben erfüllt ein Generatoranschlusskasten?
Ein GAK ist weit mehr als nur ein Verteilerkasten. Er erfüllt je nach Ausstattung mehrere zentrale Funktionen:
- Sammeln und Verbinden: Er führt die Kabel der einzelnen Strings auf Klemmen zusammen und reduziert so den Verkabelungsaufwand zum Wechselrichter.
- Absicherung: Jeder String kann einzeln mit einer DC-Sicherung versehen werden, um ihn im Fehlerfall (z. B. bei einem Kurzschluss) vom Rest der Anlage zu trennen.
- Überspannungsschutz: Ein integrierter Überspannungsableiter (SPD, Surge Protective Device) schützt den Wechselrichter und die Module vor Schäden durch Blitzeinschläge in der Nähe.
- Freischaltung: Oft ist ein DC-Lasttrennschalter integriert, mit dem die gesamte Anlage auf der DC-Seite sicher vom Wechselrichter getrennt werden kann, etwa für Wartungsarbeiten.
Normgerechte Auswahl: Worauf Sie achten müssen
Nicht jede Anlage benötigt einen GAK. Bei einem typischen Einfamilienhaus mit nur zwei Strings, die direkt am Wechselrichter angeschlossen werden, ist er oft nicht erforderlich.
Als Faustregel gilt: Ab drei Strings oder bei sehr langen Leitungswegen zwischen den Modulen und dem Wechselrichter ist ein GAK dringend zu empfehlen. Die Praxis zeigt, dass die meisten Betreiber von größeren Anlagen auf die zusätzliche Sicherheit und Übersichtlichkeit nicht verzichten möchten.
Wichtige Auswahlkriterien sind:
- Anzahl der String-Eingänge: Passend zur Anzahl der Modulstränge.
- Maximale Systemspannung und Stromstärke: Muss auf die technischen Daten Ihrer Photovoltaikanlage abgestimmt sein.
- Schutzart: Für die Außenmontage ist mindestens IP65 erforderlich, um Schutz vor Staub und Strahlwasser zu gewährleisten.
- Überspannungsschutz: Ein SPD des Typs 2 ist für die meisten Wohngebäude ausreichend. In blitzgefährdeten Regionen kann auch ein kombinierter Ableiter Typ 1+2 sinnvoll sein.
Anwendungsszenario: Ein Hausbesitzer hat ein verwinkeltes Dach mit drei unterschiedlichen Ausrichtungen (Süd, Ost, West). Jeder Dachbereich erhält einen eigenen String. Anstatt sechs einzelne Kabel durch das ganze Haus zum Wechselrichter im Keller zu führen, wird ein GAK direkt unter dem Dach montiert. Dort werden die drei Strings zusammengeführt. So müssen zum Wechselrichter nur noch zwei Hauptleitungen verlegt werden – das spart Installationsaufwand, reduziert Leitungsverluste und erhöht die Sicherheit durch den zentralen Überspannungsschutz.
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
8000 Watt Photovoltaikanlagen inkl. 10,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
6.299,00 €FAQ – Häufig gestellte Fragen zu DC-Steckern und GAK
Kann ich MC4-Stecker wiederverwenden, wenn ich ein Modul austausche?
Nein, davon wird dringend abgeraten. Einmal gecrimpte Kontakte lassen sich nicht zerstörungsfrei lösen. Die Dichtungen und Kontaktfedern sind für eine einmalige Montage ausgelegt. Verwenden Sie bei Änderungen an der Verkabelung immer neue Stecker.
Was bedeutet die Angabe „MC4-kompatibel“?
Dieser Begriff wird oft von Drittherstellern verwendet. Er suggeriert eine problemlose Kombinierbarkeit, die aber nicht garantiert ist. Wie bereits erwähnt, raten alle Normen und Fachverbände davon ab, Steckverbinder unterschiedlicher Hersteller zu mischen. Gehen Sie auf Nummer sicher und bleiben Sie systemtreu bei einem Hersteller.
Ist ein Generatoranschlusskasten gesetzlich vorgeschrieben?
Eine generelle Pflicht für alle Anlagen gibt es nicht. Die Notwendigkeit ergibt sich aus den technischen Anforderungen und den geltenden Installationsnormen (z. B. VDE 0100-712). Ein qualifizierter Fachbetrieb wird Sie beraten, ob für Ihre spezifische Anlagengröße und -konfiguration ein GAK erforderlich oder sinnvoll ist.
Fazit: Qualität bei den Details entscheidet über Sicherheit und Ertrag
Die besten Solarmodule und der effizienteste Wechselrichter nützen wenig, wenn die Verbindungen zwischen ihnen zur Schwachstelle werden. MC4-Steckverbinder und Generatoranschlusskästen sind entscheidende Komponenten für die Langlebigkeit, Sicherheit und den Ertrag Ihrer Photovoltaikanlage.
Achten Sie bei der Auswahl auf zertifizierte Markenqualität und bei der Installation auf die kompromisslose Einhaltung der Verarbeitungsrichtlinien. Damit stellen Sie sicher, dass Ihre Anlage nicht nur heute, sondern auch in 20 Jahren noch sicher und zuverlässig sauberen Strom produziert.
