Ballastierung für Flachdach-PV: So sichern Sie Ihre Anlage richtig
Ein Flachdach bietet oft ideale Bedingungen für eine Photovoltaikanlage: viel freie Fläche und eine optimale Ausrichtung zur Sonne. Doch während die meisten zukünftigen Anlagenbetreiber über Module und Wechselrichter nachdenken, wird ein entscheidendes Detail oft unterschätzt: die sichere Befestigung.
Besonders bei modernen, durchdringungsfreien Montagesystemen ist die Ballastierung nicht nur ein Nebenschauplatz, sondern das Fundament für eine langlebige und sichere Stromerzeugung. Eine falsche Berechnung oder Materialwahl kann nicht nur die Anlage, sondern auch das gesamte Gebäude gefährden.
Dieser Beitrag beleuchtet, warum die richtige Lastverteilung so wichtig ist, welche Materialien sich eignen und wie Bautenschutzmatten als stille Helden Ihr Dach schützen.
Was ist eine Ballastierung und warum ist sie auf dem Flachdach entscheidend?

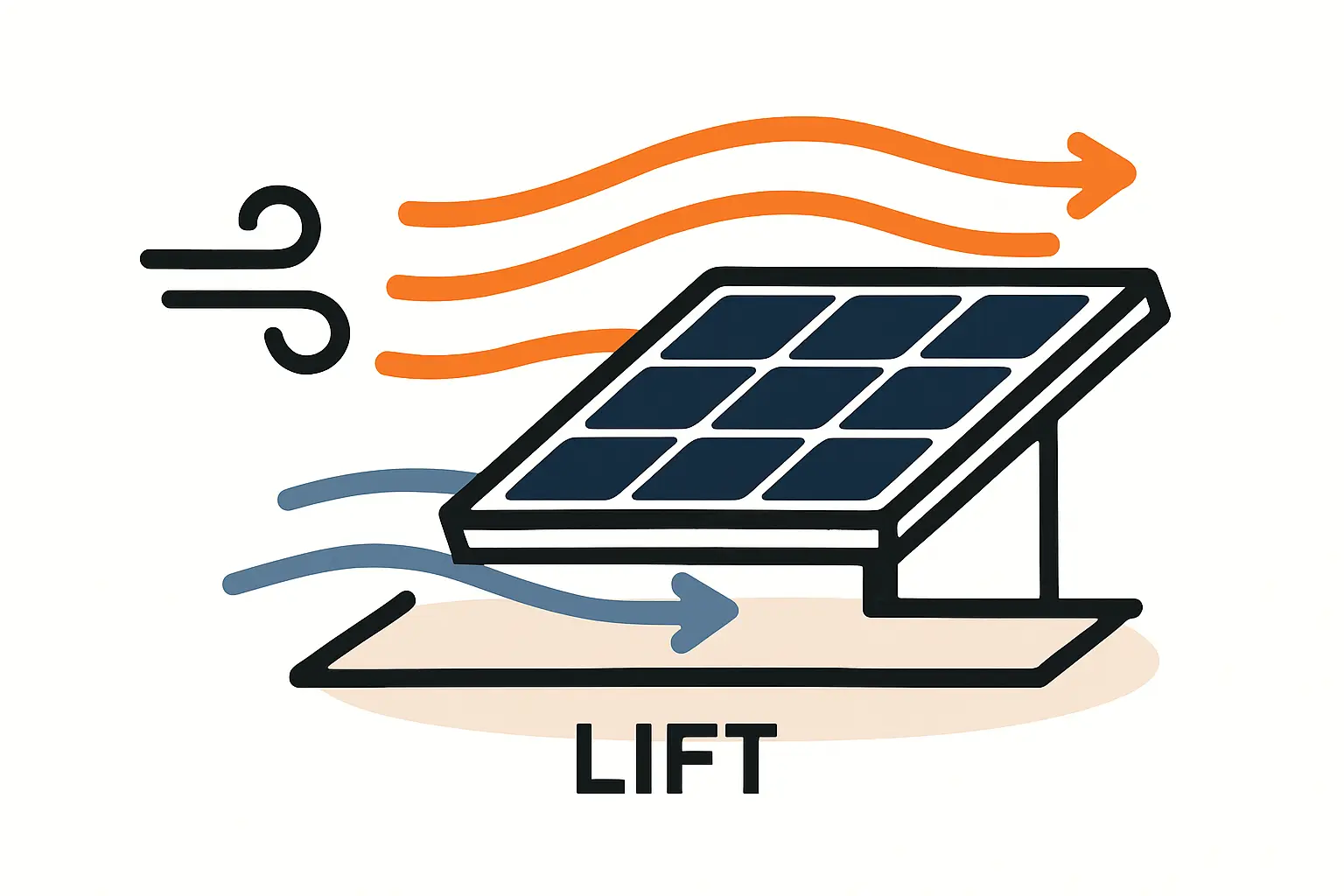

Bei einer ballastierten Photovoltaikanlage wird die Unterkonstruktion nicht mit dem Dach verschraubt oder verklebt. Stattdessen wird sie durch reines Gewicht an Ort und Stelle gehalten. Dieses Gewicht, der Ballast, wirkt den Windkräften entgegen – insbesondere dem gefährlichen Windsog, der die Module vom Dach zu heben droht.
Die Berechnung der notwendigen Last ist eine komplexe Aufgabe, die auf Normen wie der DIN EN 1991-1-4 (Eurocode 1) basiert. Sie stellt sicher, dass Ihre Anlage selbst bei starkem Sturm sicher auf dem Dach verbleibt. Das Prinzip ist einfach, doch die Umsetzung erfordert Präzision.
Praxisbeispiel: Ein einzelnes Solarmodul wirkt bei starkem Wind wie ein Segel. Die Sogkräfte, die auf eine Anlage mit 10 kWp einwirken, können mehrere Tonnen betragen. Ohne eine korrekt dimensionierte Ballastierung würde die Anlage verrutschen oder im schlimmsten Fall vom Dach geweht werden.
Der unsichtbare Held: Die Bautenschutzmatte
Unter jeder Schiene und jedem Auflagepunkt eines ballastierten Montagesystems liegt eine Bautenschutzmatte. Sie mag unscheinbar wirken, erfüllt aber mehrere kritische Funktionen, die die Lebensdauer Ihres Daches sichern.
-
Schutz vor mechanischer Beschädigung: Die Matte verhindert, dass die Aluminiumprofile der Unterkonstruktion durch Vibrationen und minimale Bewegungen die empfindliche Dachhaut (z. B. aus Bitumen oder Kunststoffbahnen) aufscheuern.
-
Schutz vor chemischen Reaktionen: Einige Dachabdichtungen enthalten Weichmacher, die mit den Materialien der Unterkonstruktion reagieren können. Die Bautenschutzmatte aus chemisch neutralem Gummigranulat dient als stabile Trennschicht und verhindert eine langfristige Versprödung der Dachhaut.
-
Lastverteilung: Sie verteilt punktuelle Lasten auf eine größere Fläche und schont so die Dachabdichtung und die darunterliegende Dämmung.
Bautenschutzmatten bestehen in der Regel aus recyceltem Gummigranulat und haben eine typische Stärke von 6 bis 10 Millimetern. Die Investition in hochwertige Matten ist minimal im Vergleich zu den Kosten einer Dachsanierung. Erfahrungsgemäß führt Sparen an dieser Stelle oft zu teuren Folgeschäden. Entscheidend für eine sichere Installation sind daher nicht nur hochwertige Matten, sondern auch passende Montagesysteme für Photovoltaik, die optimal auf deren Verwendung ausgelegt sind.
Das richtige Gewicht finden: Eine Frage der Statik und des Standorts

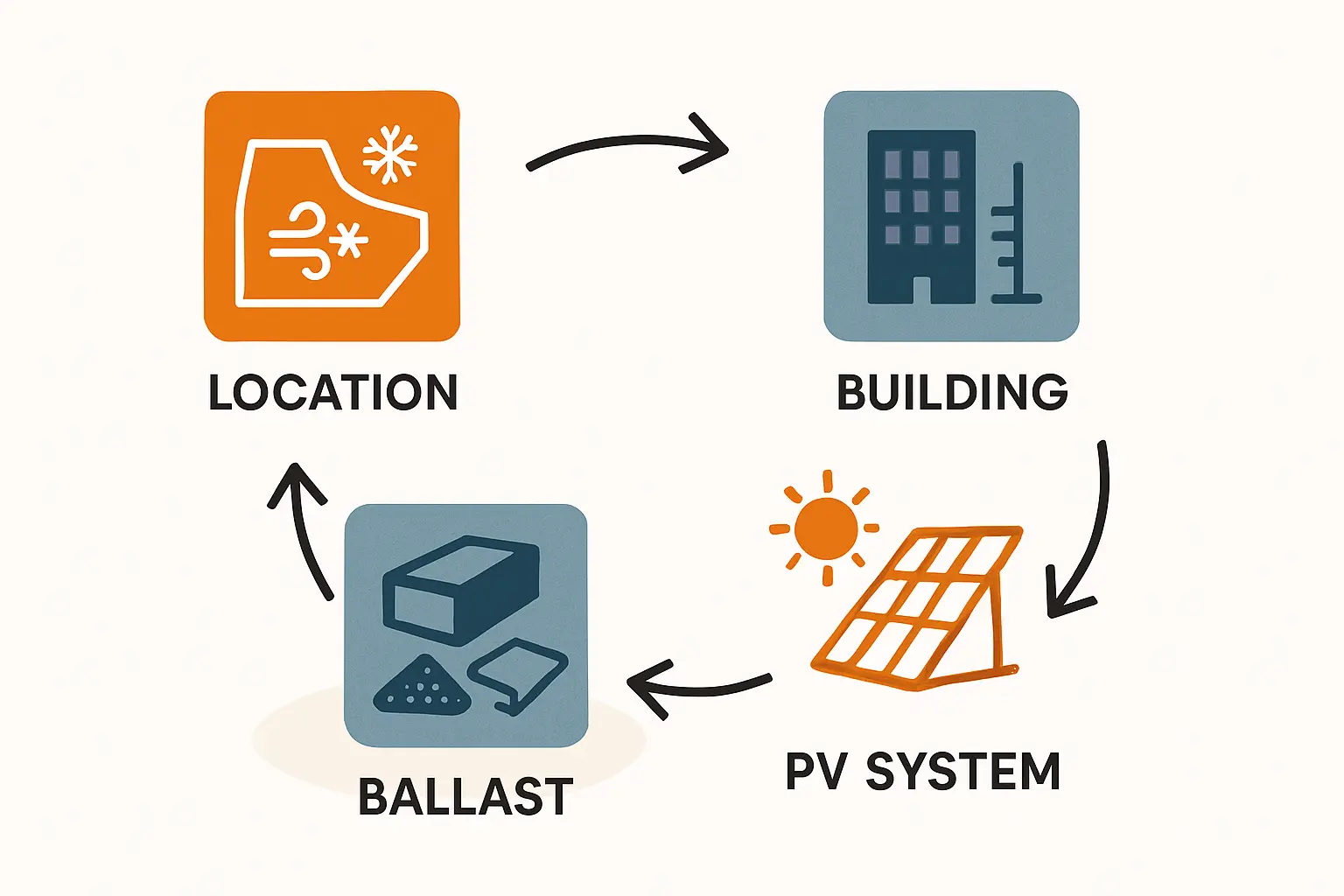

Die Menge des benötigten Ballasts ist keine Pauschalgröße. Sie hängt von mehreren Faktoren ab und muss für jedes Projekt individuell berechnet werden.
-
Windzone des Standorts: Deutschland ist in vier Windzonen eingeteilt. An der Küste (Windzone 4) sind die Windlasten deutlich höher als im Binnenland (Windzone 1), was eine schwerere Ballastierung erfordert.
-
Gebäudehöhe und Umgebung: Je höher das Gebäude, desto stärker der Wind. Umliegende Gebäude oder Wälder können den Winddruck reduzieren, während eine freie Lage auf einem Hügel ihn erhöht.
-
Position auf dem Dach: Die Windkräfte sind an den Rändern und Ecken des Daches am stärksten. Daher benötigen Module in diesen Zonen deutlich mehr Ballast als jene in der Dachmitte.
Als grober Richtwert gelten 50 bis 150 kg Ballast pro Modul. Diese Spanne zeigt bereits, wie stark die Anforderungen variieren können.
Wichtiger Hinweis: Bevor Sie eine ballastierte Anlage installieren, ist eine professionelle statische Prüfung des Daches unerlässlich. Ein Statiker muss die vorhandenen Dachlastreserven ermitteln. Ein typisches Flachdach hat oft nur Reserven von 15 bis 25 kg/m². Diese Reserven müssen ausreichen, um das Gewicht der PV-Anlage, des Ballasts und zusätzlicher Lasten wie Schnee sicher zu tragen.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker SOLIX Solarbank 2 E1600 Pro Balkonkraftwerk Speicher Set 1000 Watt 800 Watt - Trina Doppelglassolarmodule - JurSol Storage Mini 1000 W | 1.6 kWh
Bisher bei uns Ursprünglicher Preis war: 1.399,00 €1.199,00 €Aktueller Preis ist: 1.199,00 €.Die gängigsten Ballastierungsmaterialien im Vergleich

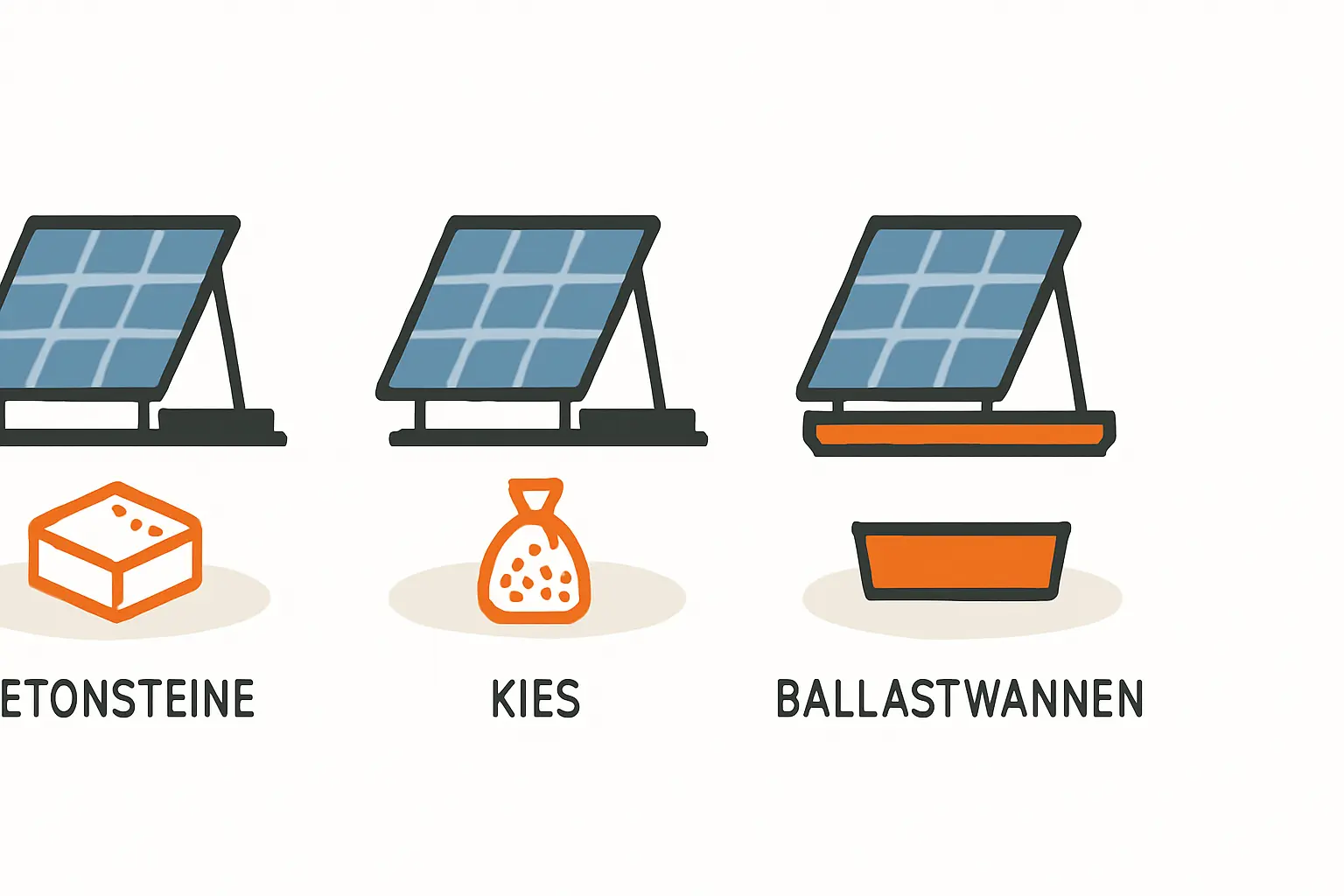

Für die Beschwerung der Anlage haben sich drei Materialien etabliert, jedes mit eigenen Vor- und Nachteilen.
Betonsteine: Der Klassiker
Vorteile: Sie sind kostengünstig, überall verfügbar und haben ein definiertes Gewicht, was die Planung vereinfacht. Standardformate (z. B. 40×40 cm oder 50×50 cm) lassen sich gut in die Montagesysteme integrieren.
Nachteile: Das manuelle Transportieren der schweren Platten auf das Dach ist aufwendig. Ihre scharfen Kanten erfordern zudem einen sorgfältigen Umgang, um die Dachhaut nicht zu beschädigen.
Anwendungsszenario: Für kleinere Anlagen auf privaten Garagen- oder Hausdächern ist diese bewährte und kosteneffiziente Lösung oft die wirtschaftlichste Wahl.
Kies oder Kiessäcke: Flexibel und schonend
Vorteile: Das Gewicht wird gleichmäßiger verteilt, was Punktlasten reduziert. Bei Dächern, die bereits eine Kiesschicht haben, kann der vorhandene Kies unter Umständen wiederverwendet werden, was jedoch ein Fachmann prüfen muss.
Nachteile: Das exakte Portionieren des Gewichts ist aufwendiger. Die Säcke müssen absolut robust und langlebig sein, um ein Aufreißen zu verhindern.
Anwendungsszenario: Kiessäcke eignen sich gut für Systeme mit integrierten Ballastwannen oder bei leicht unebenen Dachflächen, da sich der Kies der Form anpasst.
Spezielle Ballastwannen: Die Systemlösung
Vorteile: Diese Systeme sind oft strömungsoptimiert und benötigen durch ihr Design weniger Gesamtgewicht als offene Systeme. Die Wannen lassen sich einfach mit Kies oder seltener auch mit Wasser füllen.
Nachteile: Sie sind in der Anschaffung teurer und an das jeweilige System des Herstellers gebunden.
Praxishinweis: Auf Plattformen wie Photovoltaik.info finden sich häufig Komplettlösungen, bei denen solche Ballastwannen bereits auf die Unterkonstruktion abgestimmt sind und eine effiziente und sichere Montage ermöglichen.
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
5000 Watt Photovoltaikanlagen inkl. 5,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
5.299,00 €FAQ – Häufige Fragen zur Ballastierung von Flachdachanlagen
Kann ich die Ballastierung selbst berechnen?
Nein, davon ist dringend abzuraten. Die Berechnung erfordert spezielle Software, die alle relevanten Normen, Windlasten, Gebäudehöhen und Dachzonen berücksichtigt. Diese Aufgabe sollte ausschließlich der Hersteller des Montagesystems oder ein qualifizierter Statiker übernehmen.
Was passiert, wenn die Ballastierung zu gering ist?
Eine zu geringe Ballastierung ist ein erhebliches Sicherheitsrisiko. Bei starkem Wind können sich einzelne Module oder ganze Modulreihen verschieben und die Dachhaut beschädigen. Im schlimmsten Fall kann die Anlage vom Dach gerissen werden und schwere Schäden am Gebäude oder an benachbarten Grundstücken verursachen.
Muss ich mein Dach vor der Installation reinigen?
Ja. Der Bereich, auf dem die Anlage und die Bautenschutzmatten platziert werden, sollte besenrein sein. Spitze Steine, Schrauben oder anderer Schmutz müssen entfernt werden, damit die Schutzmatten flach aufliegen und die Dachabdichtung nicht beschädigt wird.
Kann ich vorhandenen Kies auf dem Dach als Ballast nutzen?
Das ist prinzipiell möglich, muss aber zwingend von einem Fachmann bewertet werden. Die vorhandene Kiesschicht dient oft dem UV-Schutz oder der Entwässerung der Dachhaut. Ein Fachmann muss prüfen, ob die statischen Reserven des Daches ausreichen und ob der Kies für die Ballastwannen des gewählten Systems geeignet ist.
Fazit: Sicherheit und Langlebigkeit durch die richtige Last
Die Ballastierung einer Flachdach-PV-Anlage ist weit mehr als nur das Auflegen einiger Steine. Sie ist ein entscheidender Faktor für die Sicherheit, Stabilität und Langlebigkeit des gesamten Systems. Die richtige Kombination aus einer schützenden Bautenschutzmatte, einer professionell berechneten Last und dem passenden Ballastmaterial sorgt dafür, dass Ihre Anlage über Jahrzehnte hinweg zuverlässig und sicher Strom produziert. Sparen Sie hier nicht an der falschen Stelle – die Investition in eine sorgfältige Planung und hochwertige Materialien schützt Ihr Eigentum und sichert Ihren Ertrag.
Eine sorgfältige Planung Ihrer Flachdach-PV-Anlage ist der erste Schritt zum Erfolg. Sie berücksichtigt alle entscheidenden Aspekte – von der Statik bis zur Komponentenauswahl. Im Shop von Photovoltaik.info finden Sie Komplettsets, die auf typische Anlagengrößen und Montagesituationen auf Flachdächern abgestimmt sind und bewährte Komponenten bereits enthalten.
